غرف تبريد ساندوتش بانل: السماكة والعزل المناسب للمستودعات

سؤال «كم سماكة الساندوتش بانل لغرفة التبريد؟» هو أكثر ما يصلنا في هذا الباب، وهو سؤال لا إجابة مفردة له — ليس تهرّبًا، بل لأن السماكة ليست رقمًا مستقلًا. فهي مخرَج حساب يدخل فيه فرق الحرارة المطلوب، ونوع الحشوة وأداؤها، ومساحة الغلاف وتعرّضه، والحمل الحراري الداخل من الأبواب والخدمات والبضاعة نفسها. وأي رقم يُعطى لك قبل هذه المعطيات هو تخمين مغلّف برقم.

وهناك خلط أهمّ من ذلك يجب حسمه أولًا: غرفة التبريد نظامان لا نظام واحد. الأول الغلاف الحراري — الألواح والأرضية والأبواب والوصلات ومنع تسرّب الهواء والبخار. والثاني منظومة التبريد — الوحدة والمبخّر والتحكّم والتصميم الحراري. والأول اختصاص مقاول الغلاف، والثاني اختصاص متخصّص تبريد. وخلطهما هو أصل أكثر المشكلات التشغيلية.

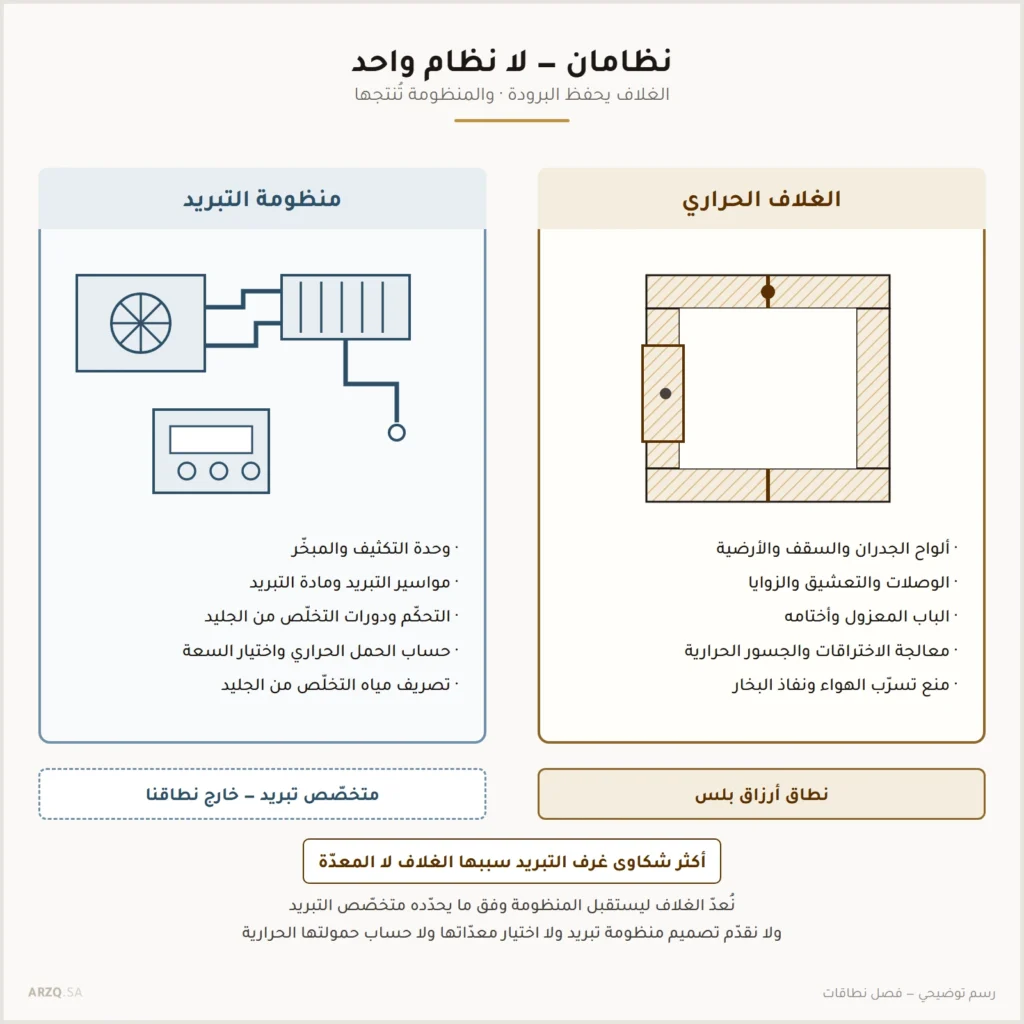

النظامان: الغلاف الحراري ومنظومة التبريد

غرفة التبريد ليست منتجًا واحدًا يشتريه المرء من جهة واحدة. هي التقاء نظامين لكلٍّ منهما تصميم ومسؤولية ومقاول:

والسبب في التشديد على هذا الفصل عملي بحت: أكثر شكاوى غرف التبريد سببها الغلاف لا المعدّة — تسرّب هواء عند باب، أو جسر حراري عند أرضية، أو وصلة غير محكمة. فتُستدعى شركة التبريد وتُغيَّر المعدّة، ولا تُحلّ المشكلة لأنها لم تكن في المعدّة أصلًا. ومعرفة أي النظامين تخصّه مشكلتك توفّر مالًا ووقتًا كبيرين.

ما وظيفة اللوح في غرفة التبريد؟

اللوح المعزول في غرفة التبريد يؤدّي أربع وظائف في آنٍ واحد، وكلها تُقاس ويُحاسَب عليها:

1. مقاومة انتقال الحرارة — تقليل ما يدخل من حرارة الخارج إلى الفراغ المبرّد.
2. منع تسرّب الهواء — لأن الهواء الدافئ الداخل يحمل حرارةً ورطوبةً معًا.
3. مقاومة نفاذ بخار الماء — لمنع وصول الرطوبة إلى داخل بنية الغلاف.
4. سطح داخلي قابل للتنظيف — أملس ومتماسك ويتحمّل التنظيف المتكرّر.

والوظيفة الثانية والثالثة أهمّ ممّا يُظنّ، وكثيرًا ما تُختصر المسألة في الأولى وحدها. فالحرارة التي تدخل عبر تسرّب الهواء من فجوة عند باب أو وصلة قد تفوق ما يدخل عبر مساحة الجدار كلّها — لأن الهواء الدافئ الداخل يحمل معه رطوبةً تتكثّف أو تتجمّد داخل الغرفة، فتضيف حملًا على المنظومة وتُنتج جليدًا في مواضع غير مقصودة.

وما لا يفعله اللوح يجب أن يكون واضحًا بالقدر نفسه: لا يبرّد، ولا يعوّض عن منظومة غير كافية، ولا يمنع التكثّف إن كانت الغرفة تُفتح باستمرار بلا ترتيب، ولا يصلح ما أفسده تنفيذ رديء عند الوصلات. فالغلاف يحفظ ما تنتجه المنظومة — ولا ينتج شيئًا بنفسه.

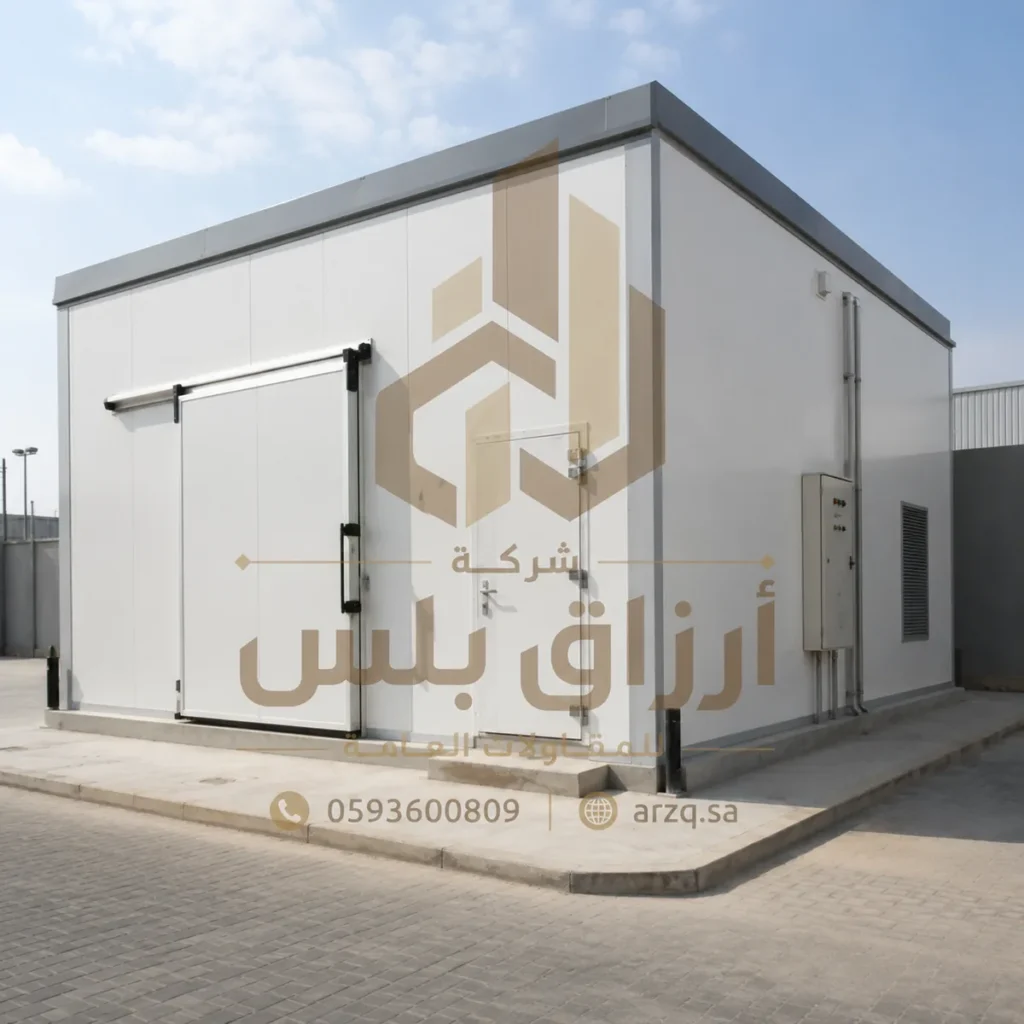

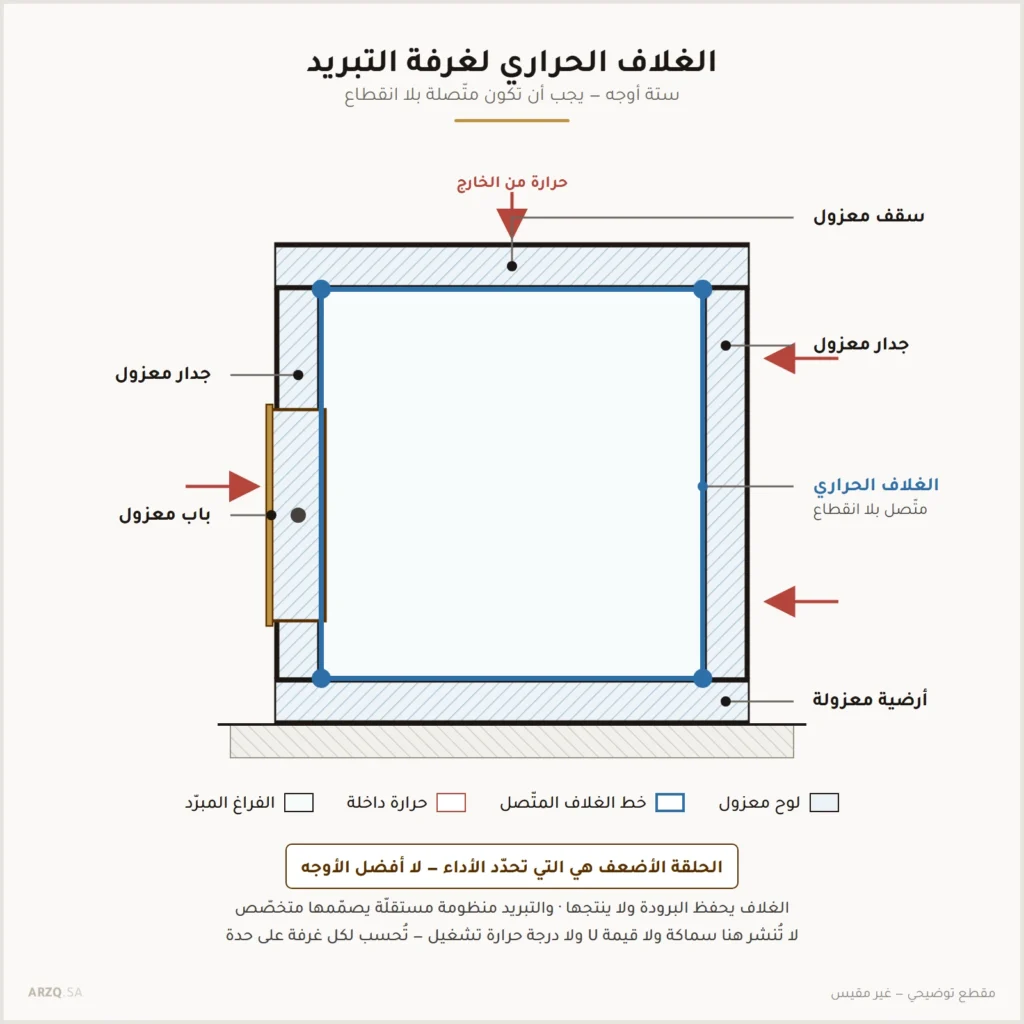

الغلاف الحراري كمنظومة متّصلة

المبدأ الحاكم في غرف التبريد أوضح منه في أي تطبيق آخر: الغلاف الحراري يجب أن يكون متّصلًا بلا انقطاع — جدرانًا وسقفًا وأرضيةً وأبوابًا. فأي انقطاع في هذه الاستمرارية هو مسار حراري مفتوح، وأثره لا يتناسب مع مساحته الصغيرة.

وتخيّل الأمر كصندوق مغلق من ستة أوجه: كل وجه يجب أن يعزل، وكل التقاء بين وجهين يجب أن تستمرّ عبره طبقة العزل، وكل ثقب يخترق الصندوق يجب أن يُعالَج. والحلقة الأضعف هي ما يحدّد الأداء الفعلي — لا متوسّط الأوجه ولا أفضلها.

ولهذا فإن السؤال الصحيح عند تقييم أي عرض ليس «كم سماكة اللوح؟» بل: «كيف تُعالَج الالتقاءات الستّة عشر في هذا الصندوق؟» — أربع التقاءات جدار بجدار، وأربع جدار بسقف، وأربع جدار بأرضية، ثم الأبواب والاختراقات. وهذه هي التي تفرّق بين غرفة تحفظ حرارتها وأخرى تعمل منظومتها بلا توقّف.

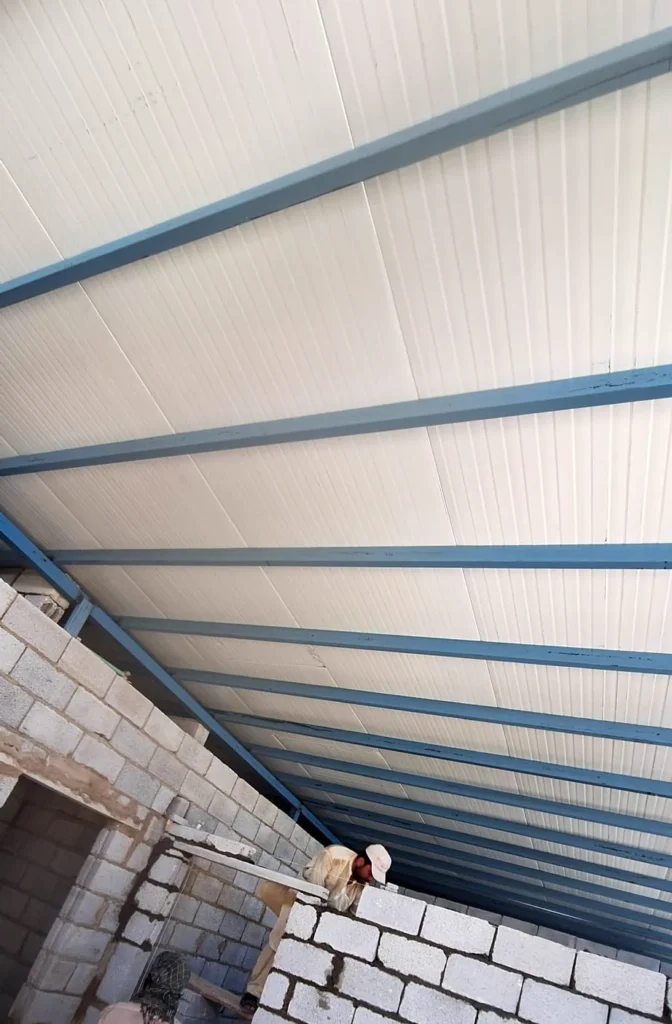

الجدران والسقف

جدران غرفة التبريد وسقفها هي أكبر مساحات الغلاف، ويُختار لها لوح بسماكة وحشوة تناسب فرق الحرارة المطلوب. ونقطة عملية: السقف غالبًا يستحقّ سماكةً لا تقلّ عن الجدران — لأنه يستقبل الحرارة الصاعدة داخليًا، وقد يكون معرّضًا للشمس خارجيًا إن لم تكن الغرفة داخل مبنى.

• نظام تعشيق محكم بين الألواح — وهو خطّ الدفاع الأول ضدّ تسرّب الهواء.
• وجه داخلي أملس قابل للتنظيف ومقاوم للرطوبة الدائمة.
• تعليق السقف أو استناده — يُحسم في التصميم، لأن ألواح السقف تعبر مسافات وتحمل وزنها.
• معالجة الزوايا بحليات داخلية تمنع تجمّع الأوساخ وتحافظ على استمرارية الإغلاق.
• حماية الجدران من الصدم في مسارات العربات والرافعات — حماية ميكانيكية إضافية.
• تثبيت المبخّر على تدعيم مصمَّم لا على اللوح وحده.

والبند الأخير يُغفل كثيرًا: المبخّر معلَّق في السقف عادةً وله وزن واهتزاز، وتثبيته على لوح غير مدعَّم يوسّع ثقوب التثبيت مع الوقت فيصير كل ثقب مسار هواء وحرارة. والتدعيم يُحدَّد بموضع المبخّر — وهو ما يفرض التنسيق مع متخصّص التبريد قبل تركيب السقف لا بعده.

الأرضية: البند الأصعب والأكثر إغفالًا

أرضية غرفة التبريد هي الوجه السادس من الصندوق، وأكثرها تعقيدًا — لأنها تجمع بين متطلّبين متعارضين ظاهريًا: عزل حراري متّصل، وتحمّل ميكانيكي للبضاعة والعربات وحركة التشغيل. وهي أيضًا أكثر بند يُحذف من العروض الرخيصة.

وحذفها يبدو منطقيًا للوهلة الأولى — «الأرض باردة أصلًا». وهذا خطأ: فالأرض تحت الغرفة تنقل حرارةً إليها باستمرار، وأرضية غير معزولة تعني مسارًا حراريًا مفتوحًا على كامل مساحة الغرفة، لا نقطة صغيرة. ويظهر أثر ذلك في منظومة تعمل بلا توقّف وحرارة لا تستقرّ.

• استمرارية العزل من الأرضية إلى الجدران — فالتقاء الأرضية بالجدار موضع حرج في كل زاوية.
• تحمّل الأحمال الفعلية — يُذكر للمصمّم نوع البضاعة والعربات المستعملة.
• سطح قابل للتنظيف ومقاوم للماء والمواد المستعملة في الغسل.
• تصريف إن كان التشغيل يستدعي غسلًا — بميل ونقطة صرف مصمَّمة.
• التحكّم في البخار — لأن اتجاه نفاذ البخار من الأرض إلى الغرفة دائم.
• الحماية عند المدخل — حيث تمرّ العربات وتتركّز أحمال الصدم.

والسؤال العملي الذي يكشف مستوى أي عرض: «ما نظام الأرضية كاملًا — من التربة إلى سطح المشي — ومن يتحمّله؟». فعرض يذكر ألواح الجدران والسقف ويسكت عن الأرضية هو عرض لنصف الغلاف، وسيصلك بند إضافي لاحقًا أو غرفة لا تبرد.

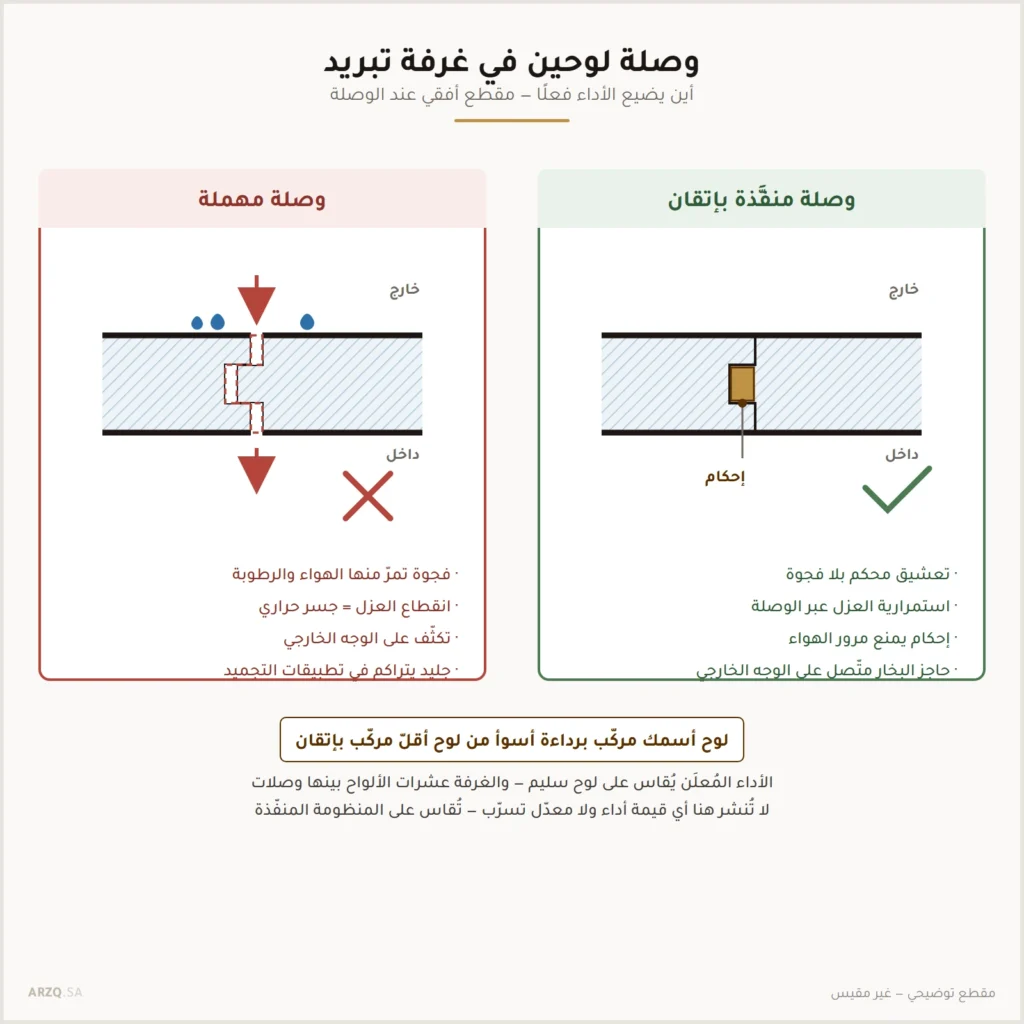

الوصلات: أين يضيع الأداء فعلًا

هذه هي النقطة التي تفرّق بين غرفة تبريد ناجحة وأخرى فاشلة بالسماكة نفسها والحشوة نفسها. فالأداء المنشور للوح يُقاس على مساحة لوح سليم، والغرفة الحقيقية ليست لوحًا واحدًا بل عشرات الألواح بينها وصلات.

شاهد الفيديو في صفحته المستقلة

والوصلة الجيدة في غرفة التبريد تحقّق ثلاثة أمور معًا: استمرارية العزل عبرها بلا فراغ هوائي؛ وإحكامًا يمنع مرور الهواء في الاتجاهين؛ ومقاومةً لنفاذ البخار من الجهة الدافئة. وفشل أيّها الثلاثة يُنتج عرضًا مختلفًا للمشكلة نفسها.

والخلاصة العملية التي يجب أن تحكم قرارك: لوح بسماكة أعلى مركّب برداءة يعطي أداءً أسوأ من لوح أقلّ مركّب بإتقان. ولذلك فإن السؤال عن جودة التنفيذ وتفصيل الوصلات أهمّ من السؤال عن السماكة — وهو أيضًا ما لا يُذكر في أي عرض ما لم تسأل عنه.

تسرّب الهواء

تسرّب الهواء هو الحمل الحراري الخفيّ الذي لا يظهر في أي حساب سماكة، ولا في أي جدول أداء. والآلية بسيطة: الهواء الدافئ الخارجي يدخل من أي فجوة، والهواء البارد الداخلي يخرج — فتزيد شغل المنظومة من جهتين معًا.

لكن الأخطر ليس الحرارة بل الرطوبة المحمولة. فالهواء الدافئ يحمل بخار ماء أكثر بكثير من الهواء البارد. وحين يدخل ويبرد، يتحوّل بخاره إلى ماء — ثم إلى جليد في تطبيقات التجميد. فتتراكم طبقات جليد عند المداخل وعلى المبخّر وفي مواضع غير مقصودة، ويزداد عدد دورات التخلّص من الجليد، وترتفع تكلفة التشغيل.

• محيط الباب — المصدر الأكبر: أختام تالفة أو باب غير مستوٍ أو إطار ملتوٍ.
• وصلات الألواح غير المحكمة — خصوصًا عند السقف.
• الاختراقات غير المعالَجة للمواسير والكابلات.
• موضع صرف مياه التخلّص من الجليد إن لم يُعالَج بشكل يمنع مرور الهواء.
• سلوك التشغيل — باب يُترك مفتوحًا هو أكبر تسرّب على الإطلاق، ولا يُصلحه أي تفصيل.

واختبار عملي بسيط يكشف أكثر التسرّبات: أطفئ إضاءة الغرفة وأغلق الباب، واجعل شخصًا يضيء من الخارج على محيط الباب والوصلات. كل خيط ضوء يُرى من الداخل هو مسار هواء. وهذا اختبار مجاني يُنفَّذ عند الاستلام وبعد أي صيانة.

التحكّم في بخار الماء

هذا مفهوم يخصّ غرف التبريد أكثر من أي تطبيق آخر، وقلّما يُشرح. فبخار الماء ينتقل من الجهة الأدفأ الأرطب إلى الجهة الأبرد — أي من خارج الغرفة إلى داخلها دائمًا، وليس العكس كما هو الحال في المباني المكيّفة في المناخات الباردة.

وهذا يفرض قاعدة تصميمية واضحة: الحاجز أمام البخار يكون على الجهة الدافئة — أي الخارجية. وفي اللوح المعزول ذي الوجهين المعدنيين يؤدّي الوجه المعدني الخارجي هذا الدور بحكم كونه غير نفّاذ. والمشكلة إذن ليست في مساحة اللوح — بل في استمرارية هذا الحاجز عند الوصلات والاختراقات والالتقاءات.

وأثر إخفاق التحكّم في البخار لا يظهر سريعًا — يظهر بعد شهور أو سنوات على شكل تدهور تدريجي في الأداء. فالبخار الذي ينفذ إلى داخل بنية الغلاف يتكثّف هناك ويتجمّد، ويقلّل قدرة العزل تدريجيًا، ويُتلف الحشوة والوجوه من الداخل. والمشكلة أنها لا تُرى من الخارج حتى تتقدّم.

وقاعدة عملية تنبع من هذا: أي ثقب يُحدَث في الوجه المعدني الخارجي هو ثقب في حاجز البخار. ولذلك فإن تثبيت لافتة أو رفّ أو مسار كابل على الوجه الخارجي لغرفة تبريد ليس تفصيلًا شكليًا — هو اختراق يجب أن يُعالَج بإحكام.

التكثّف: أين يظهر ولماذا

التكثّف في غرف التبريد يظهر على السطح الخارجي غالبًا — عكس ما يتوقّعه كثيرون. والسبب أن السطح الخارجي للغلاف يكون أبرد من هواء المستودع المحيط، فإن نزلت حرارته تحت نقطة ندى ذلك الهواء تكوّن عليه ماء.

وموضع ظهوره يدلّ على سببه دلالةً دقيقة، ويُغني عن كثير من التخمين:

ونقطة مهمة: التكثّف الخارجي ليس عيبًا في اللوح في أغلب الحالات — هو مؤشّر على انقطاع أو ضعف في موضع بعينه. ومعالجته تبدأ من تحديد ذلك الموضع لا من تغيير الألواح. والفرق بين التكثّف والتسريب وتشخيص مصادر الرطوبة عمومًا مشروح في عيوب الساندوتش بانل ومشاكله الشائعة بعد التركيب.

الجسور الحرارية

الجسر الحراري هو مسار ينتقل عبره الحرارة متجاوزًا طبقة العزل. وهو في غرف التبريد أشدّ أثرًا منه في أي تطبيق آخر — لأن فرق الحرارة بين الداخل والخارج أكبر، فيزداد الدافع الحراري عبر أي مسار مفتوح.

• عناصر معدنية تعبر الغلاف — تدعيم أو تعليق يمرّ من الداخل إلى الخارج.
• مثبّتات نافذة تعبر سماكة العزل بلا فاصل حراري.
• محيط الباب وإطاره — أوسع جسر حراري مفرد في الغرفة عادةً.
• التقاء الجدار بالأرضية — خطّ محيطي كامل حول الغرفة.
• الزوايا — هندسيًا مواضع تركّز انتقال حراري.
• الاختراقات — كل ماسورة معدنية تعبر الغلاف هي جسر بذاتها.

ومعالجة الجسور تتقدّم على زيادة السماكة في ترتيب الأولويات. فرفع سماكة الجدران مع ترك جسر محيطي عند الأرضية يشبه إحكام النوافذ وترك الباب مفتوحًا: تحسّنٌ محدود مقابل تكلفة كاملة. والقاعدة أن تُعالَج الانقطاعات أولًا، ثم يُنظر في السماكة.

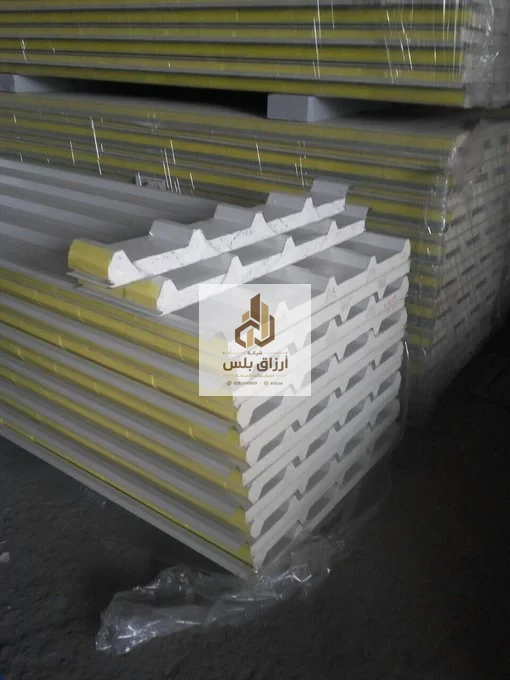

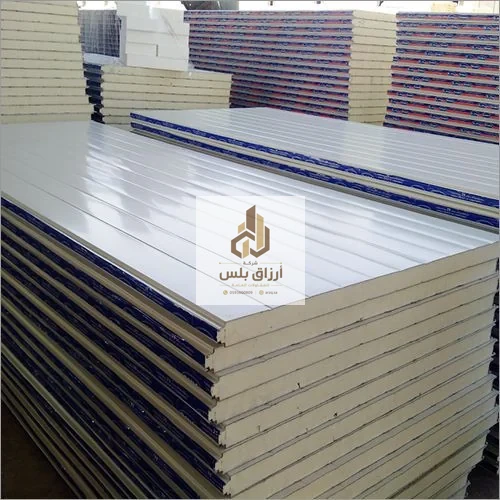

الحشوة: PIR و PUR و EPS وأين يقع الفرق

الحشوة العازلة داخل اللوح تحدّد كفاءته الحرارية، وتختلف الأنواع في ثلاثة محاور: الأداء الحراري عند السماكة نفسها، والسلوك عند التعرّض للنار، والتكلفة. ولكل نوع موضع يصلح فيه.

وأنواع الحشوات وفروق أدائها مشروحة تفصيلًا في أنواع الساندوتش بانل ومواد العزل: كيف تختار النوع المناسب؟، وسلوك الحريق وتصنيفاته ومعنى «مقاوم للحريق» في ساندوتش بانل مقاوم للحريق: الأنواع والتصنيفات والمطابقة. وكلا الأمرين يُحسم بوثيقة تخصّ المنظومة المركّبة لا بفئة المادة.

الكثافة مقابل الأداء

يُطرح سؤال الكثافة كثيرًا وكأنها المقياس الوحيد للجودة — «كم كثافة الفوم؟». والحقيقة أدقّ من ذلك: الكثافة ليست مرادفًا للأداء الحراري. هي خاصية تؤثّر في التماسك الميكانيكي وثبات الأبعاد وقدرة اللوح على تحمّل التثبيت، ولها علاقة غير مباشرة بالأداء الحراري لا علاقة طردية بسيطة.

والمقياس الصحيح للأداء الحراري هو معامل التوصيل الحراري (λ) للمادة، ومنه يُشتقّ أداء اللوح. فقد تتساوى مادتان في الكثافة وتختلفان في λ اختلافًا مؤثّرًا، والعكس وارد. ولذلك فإن السؤال المهني هو عن λ لا عن الكثافة وحدها.

ومع ذلك فللكثافة أهمية حقيقية في غرف التبريد لأسباب ميكانيكية: تماسك الحشوة عند القصّ والتثبيت، وثبات أبعادها مع تكرار دورات الحرارة، ومقاومتها للانضغاط تحت أحمال — خصوصًا في ألواح الأرضية إن استُعملت. فالكثافة تُسأل عنها، لكن في موضعها الصحيح لا بديلًا عن λ.

وتفصيل الكثافة وأثرها والفرق بينها وبين الأداء الحراري في كثافة الساندوتش بانل: ماذا تعني ولماذا تُسأل عنها؟.

λ و R و U: لغة الأداء الصحيحة

ثلاثة رموز تختصر كل نقاش جادّ عن العزل، ومعرفتها تحوّلك من مشترٍ يسأل عن السماكة إلى مشترٍ يسأل عن الأداء:

• λ (لامدا) — معامل التوصيل الحراري: خاصية المادة. كلّما قلّ كان العزل أفضل. لا علاقة له بالسماكة.
• R — المقاومة الحرارية: خاصية الطبقة بسماكتها. تزيد بزيادة السماكة ونقصان λ. كلّما زادت كان أفضل.
• U — معامل انتقال الحرارة: خاصية المنظومة كاملةً. كلّما قلّ كان أفضل. وهو الرقم الذي يعنيك فعلًا.

شاهد الفيديو في صفحته المستقلة

والعلاقة بينها في جملة واحدة: λ خاصية المادة، وR خاصية الطبقة بسماكتها، وU خاصية المنظومة. والسماكة داخلة في R لا مستقلّة عنه. ولذلك فإن مقارنة عرضين بالسماكة وحدها بلا معرفة λ هي مقارنة ناقصة — قد يكون الأنحف أفضل.

والصياغة الصحيحة لسؤالك للمورّد: «ما λ للحشوة، وما U المعلَن للوح عند السماكة المعروضة، وبأي مواصفة قياسية قِيسا؟». والمورّد الذي يجيب بوثيقة يبيع منتجًا موصّفًا؛ والذي يجيب بـ«عزل ممتاز» يبيع عبارة. والشرح المفصّل لهذه الأرقام وكيف تُطلب في معامل عزل الساندوتش بانل: الأرقام التي يجب أن تطلبها.

لماذا السماكة ليست رقمًا منفصلًا؟

هذا هو جوهر المقال. فالسماكة ليست قرارًا مستقلًا يُتّخذ قبل بقية القرارات — هي مخرَج لحساب تدخل فيه ستّة متغيّرات على الأقلّ. وتغيير أيٍّ منها يغيّر السماكة المطلوبة.

1. فرق الحرارة المطلوب بين داخل الغرفة ومحيطها — وهو المتغيّر الأكبر أثرًا.
2. أداء الحشوة (λ) — فحشوة أكفأ تبلغ الأداء نفسه بسماكة أقلّ.
3. ظروف المحيط — هل الغرفة داخل مستودع مظلّل أم معرّضة للشمس مباشرةً؟
4. مساحة الغلاف ونسبتها إلى الحجم — الغرفة الصغيرة أكثر تعرّضًا نسبيًا.
5. نمط التشغيل — عدد مرّات فتح الباب، وحركة البضاعة، ومدّة التشغيل المتّصل.
6. الأحمال الداخلية — إضاءة، وأشخاص، وبضاعة تدخل بحرارة أعلى من حرارة الغرفة.

ولهذا فإن السماكة الصحيحة لغرفتك تُحسب مع متخصّص التبريد ضمن حساب الحمل الحراري الكلّي، لا تُنقل من غرفة مجاورة ولا من رقم على الإنترنت. والغرفتان المتشابهتان في المساحة قد تختلفان في السماكة المطلوبة اختلافًا كبيرًا لاختلاف حرارة التشغيل ونمط الاستعمال وحدهما.

والقاعدة العملية عند طلب عرض: اذكر معطياتك — لا تسأل عن رقم. قل: هذه المساحة، وهذا الارتفاع، وهذه حرارة التشغيل المطلوبة، وهذا موقع الغرفة، وهذا نمط الاستعمال. عندها يمكن أن يُبنى لك عرض على أساس؛ أمّا سؤال «كم السماكة؟» مجرّدًا فلا جواب صحيح له. والعلاقة العامة بين السماكة والبحر والاستخدام في سماكات ومقاسات الساندوتش بانل.

تبريد أم تجميد: ما الذي يختلف؟

هذان تطبيقان مختلفان لا درجتان من تطبيق واحد. والفرق بينهما ليس في «برودة أكثر» بل في مجموعة متطلّبات تصميمية تختلف — ولا يُنشر هنا أي مدى حراري لأنه يتحدّد بنوع المنتج المخزَّن والاشتراطات المطبَّقة عليه.

والخلاصة العملية: لا تُحوَّل غرفة تبريد إلى غرفة تجميد بتغيير إعدادات المنظومة وحدها. فالغلاف مصمَّم لفرق حرارة معيّن، وتشغيله على فرق أكبر يُنتج تكثّفًا خارجيًا وجليدًا داخل البنية وحملًا لا تحتمله المنظومة. وإن كنت تتوقّع هذا التحوّل مستقبلًا فاذكره قبل التصميم لا بعده.

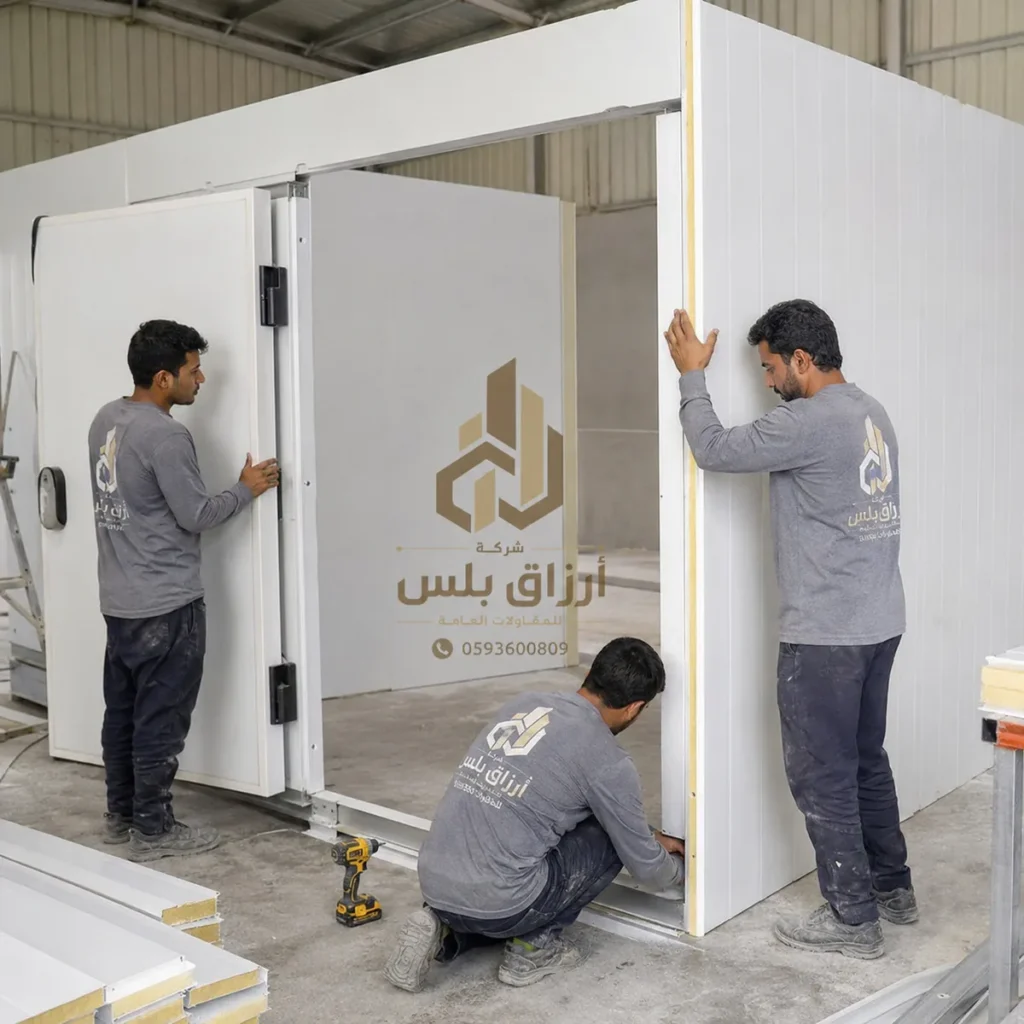

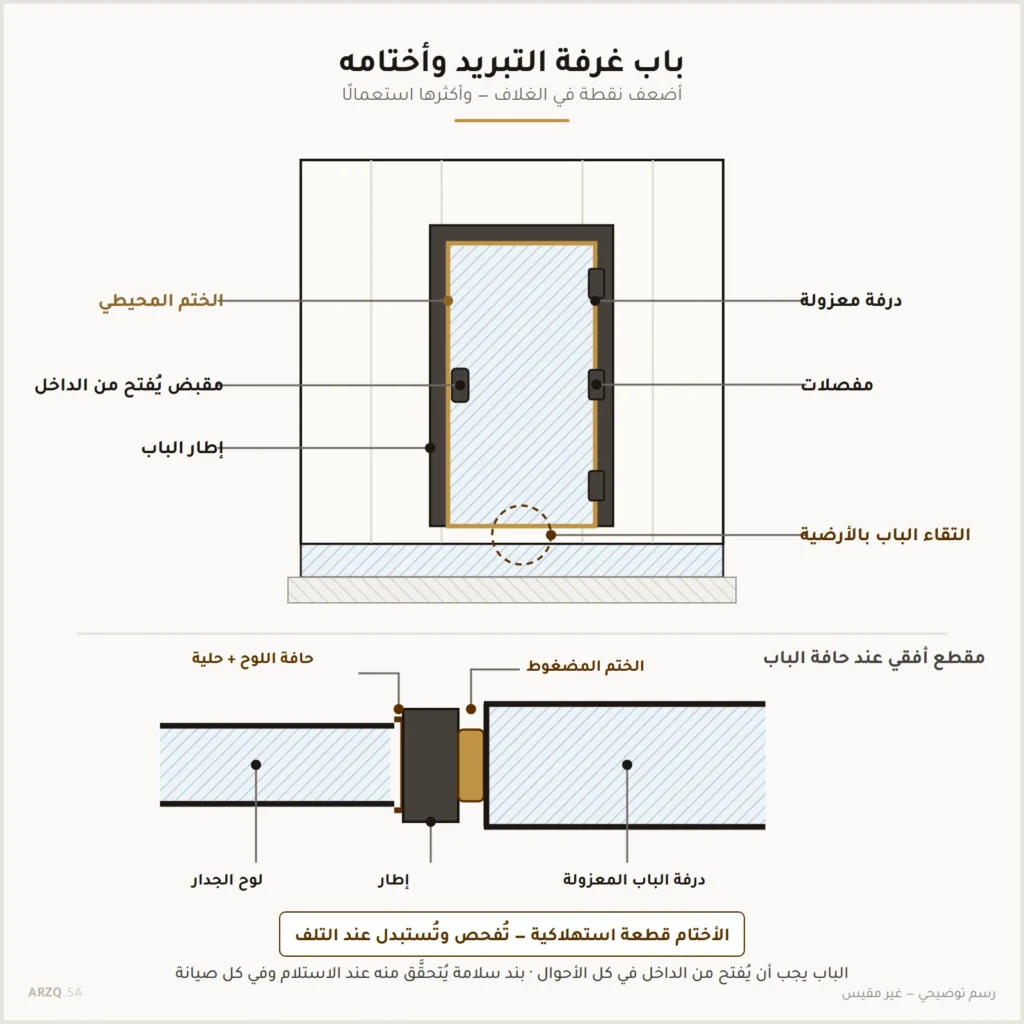

الأبواب وأختامها

باب غرفة التبريد ليس بابًا معزولًا فحسب — هو أضعف نقطة في الغلاف كلّه وأكثرها استعمالًا. فهو الموضع الوحيد الذي يُفتح فيه الغلاف عمدًا وبتكرار، ويجمع بين جسر حراري محيطي وحاجة إلى إحكام متجدّد.

• الأختام المحيطية: قطعة استهلاكية بطبيعتها — تُفحص دوريًا وتُستبدل عند التلف، لا عند الفشل الكامل.
• الإطار وعزله: جسر حراري محيطي إن لم يكن معالَجًا — وهو سبب التكثّف حول الباب من الخارج.
• استواء الباب: باب هابط أو ملتوٍ لا يحكم مهما كانت أختامه جديدة.
• آلية الإغلاق: تضمن ضغطًا متساويًا على الختم في محيطه كلّه.
• الفتح من الداخل: بند سلامة أساسي — يجب أن يُفتح الباب من الداخل في كل الأحوال.
• الحماية من الصدم: عند مسارات العربات، لأن صدمة واحدة تلوي الإطار فينتهي الإحكام.
• الستائر أو الحواجز الهوائية عند المداخل كثيرة الاستعمال — تقلّل التبادل عند الفتح.

والبند الخامس — الفتح من الداخل — يستحقّ تشديدًا خاصًا: لا يجوز أن يُصمَّم باب غرفة تبريد بحيث لا يُفتح من الداخل. وهذا بند سلامة يُتحقّق منه عند الاستلام وفي كل صيانة، ولا يُترك لافتراض. وأي غرفة يدخلها إنسان يجب أن يستطيع الخروج منها مهما كان وضع القفل من الخارج.

وتفاصيل تأطير الفتحات وقصّ الألواح وحماية الحواف والمعالجات المحيطة مشروحة في أبواب وفتحات ساندوتش بانل. والفرق في غرفة التبريد أن الفتحة تخضع لمتطلّب إضافي — الإحكام الحراري والهوائي — لا الحمل والمظهر فقط.

اختراقات الخدمات والمواسير

كل غرفة تبريد تحتاج اختراقات: مواسير التبريد، وكابلات التغذية والتحكّم، وصرف مياه التخلّص من الجليد، والحسّاسات. وكل اختراق هو ثقب في ثلاث طبقات معًا — العزل، وحاجز الهواء، وحاجز البخار.

1. حصر كل الاختراقات قبل التركيب — بالتنسيق مع متخصّص التبريد ومقاول الكهرباء.
2. تجميعها ما أمكن في مواضع قليلة بدل توزيعها — فعشرة ثقوب مجمّعة أسهل معالجةً من عشرة متفرّقة.
3. معالجة كل اختراق بما يستعيد الطبقات الثلاث لا الإغلاق الظاهري وحده.
4. عزل المواسير نفسها — فماسورة باردة غير معزولة تتكثّف عليها الرطوبة على طولها.
5. توثيق مواضعها في مخطّط — لتُفحص لاحقًا ولا يُخترق الغلاف مرّة ثانية بحثًا عنها.

والقاعدة الحاسمة: لا يُخترق غلاف غرفة تبريد بعد التشغيل إلا بمعالجة كاملة. فثقب يُحدَث لتمرير كابل إضافي ويُغلق بمادة مانعة وحدها هو مسار هواء وبخار دائم — ولن يظهر أثره فورًا، بل تدريجيًا في أداء يتراجع بلا سبب ظاهر.

والمبدأ نفسه يُطبَّق خارج غرف التبريد على كل اختراق في غلاف معزول — انظر فتحات المكيف والدكت في الساندوتش بانل.

الكهرباء والإضاءة

الكهرباء داخل غرفة التبريد تخضع لاعتبارات لا توجد في فراغ عادي: بيئة باردة ورطبة دائمًا، وأسطح تُغسل، وحرارة تتولّد من كل مصدر إضاءة فتضاف إلى الحمل الحراري.

• وحدات إضاءة مناسبة للبيئة الباردة الرطبة ومحكمة ضدّ الماء والغبار.
• إضاءة منخفضة الحرارة — لأن كل واط داخل الغرفة هو حمل على المنظومة.
• مسارات محكمة عند كل عبور للغلاف.
• لوحة التحكّم خارج الغرفة عادةً — لتجنّب البيئة الباردة الرطبة.
• مفتاح إضاءة يمكن تشغيله من الداخل — بند سلامة مع إمكان الفتح من الداخل.
• التأريض في غلاف معدني وبيئة رطبة — بند أساسي.

والتنفيذ الكهربائي يُنفَّذ بواسطة فنّي مؤهّل ووفق الاشتراطات المطبَّقة، ونحن نوفّر المسارات والمداخل المخطّطة في الغلاف ضمن نطاق متّفق عليه، دون أن يكون ذلك بديلًا عن تنفيذ كهربائي معتمد.

تصريف مياه التخلّص من الجليد

المبخّر يتراكم عليه الجليد أثناء التشغيل، وتزيله دورات التخلّص من الجليد فيتحوّل إلى ماء يجب أن يخرج. وهذا الماء هو مصدر مشكلات متكرّرة إن لم يُخطَّط لمساره من البداية.

• مسار تصريف بميل صحيح يخرج الماء بلا ركود داخل الغرفة.
• منع التجمّد داخل ماسورة الصرف — وهو اعتبار حاسم في تطبيقات التجميد، ويُحدّده متخصّص التبريد.
• معالجة اختراق الصرف للغلاف كأي اختراق آخر — عزلًا وإحكامًا.
• منع مرور الهواء عبر ماسورة الصرف نفسها.
• وجهة الماء خارج الغرفة — لا يُصرَّف بجوارها بحيث يعود ويتجمّع عند القاعدة.

وماء واقف داخل غرفة تبريد ليس مسألة نظافة فحسب: هو يتجمّد فيصير خطر انزلاق، ويزيد الرطوبة الداخلية، ويُتلف الأرضية ومحيطها. وتحديد مسار الصرف بند يُحسم مع تصميم المنظومة قبل تركيب الغلاف.

النظافة والأسطح والتشغيل الغذائي

إن كانت الغرفة تخدم تخزينًا غذائيًا فإن اشتراطات إضافية تسري عليها، تتعلّق بالأسطح وقابلية التنظيف والمواد الملامسة. وهذه تُراجَع مع الجهة المختصّة بحسب نوع النشاط والمنتج المخزَّن، ولا تُستنبط من محتوى عام.

وما يمكن قوله في حدود الغلاف: السطح الداخلي يجب أن يكون أملس ومتّصلًا وقابلًا للتنظيف المتكرّر، والزوايا يُفضَّل ألّا تكون حادّة بحيث تتجمّع فيها الأوساخ، والالتقاءات تُعالَج بحليات تمنع الفجوات. وهذه ليست تفاصيل تجميلية — هي ما يجعل التنظيف ممكنًا فعلًا.

ونقطة تشغيلية مهمّة: الغسل بالماء تحت ضغط يؤثّر على الغلاف. فالماء المدفوع نحو وصلة أو محيط فتحة قد يتجاوز إحكامًا صُمّم لمقاومة المطر لا للرشّ المباشر. ولذلك يُذكر نمط التنظيف المتوقّع عند طلب العرض، وتُعالَج المواضع الحرجة بما يناسبه.

ومتطلّبات مصانع الأغذية والمطابخ المركزية أوسع من غرفة التبريد وحدها، وقد جُمعت في ساندوتش بانل لمصانع الأغذية والمطابخ المركزية.

التآكل والطلاءات

البيئة داخل غرفة التبريد قاسية على المعدن: رطوبة دائمة، وماء متكثّف، وغسل متكرّر، وأحيانًا مواد تنظيف. ولذلك فإن الوجه المعدني وطلاءه ليسا مسألة لون بل مسألة عمر.

وأهمّ ما يُنتبه له عمليًا: الحواف المقصوصة. فكل قصّ يكشف حافة معدنية بلا طلاء، وهي في بيئة رطبة دائمة نقطة بدء أكيدة للتآكل إن تُركت. وحمايتها بحلية أو معالجة مناسبة ليست تفصيلًا — هي ما يفرّق بين غلاف يدوم وآخر يبدأ صدؤه من الحواف بعد موسمين.

وأنواع الوجه المعدني والطلاءات وفروق جودتها مشروحة في صاج ساندوتش بانل وشينكو: أنواع الصاج الخارجي والفرق في الجودة. والمطلوب منك عمليًا أن تطلب مواصفة الطلاء ونظام الحماية بوثيقة، وأن تذكر للمورّد بيئة التشغيل المتوقّعة — فمواصفة تصلح لواجهة مستودع قد لا تصلح لداخل غرفة تُغسل يوميًا.

استلام الغلاف قبل التشغيل

استلام الغلاف يسبق تشغيل المنظومة، ويُنفَّذ على الغلاف وحده. والهدف منه أن تكتشف أي خلل قبل أن تُملأ الغرفة وتُشغَّل — لأن إصلاح وصلة في غرفة فارغة يختلف كليًا عن إصلاحها في غرفة عاملة ممتلئة.

1. فحص بصري لكل الوصلات — استقامة، وانتظام، وعدم وجود فجوات.
2. اختبار الضوء: إطفاء الإضاءة الداخلية وإغلاق الباب وإضاءة المحيط من الخارج — كل خيط ضوء مسار هواء.
3. فحص محيط الباب والأختام وضغطها المتساوي، والتحقّق من الفتح من الداخل.
4. حصر الاختراقات ومطابقتها للمخطّط والتحقّق من معالجتها.
5. فحص التقاء الجدران بالأرضية في المحيط كلّه.
6. فحص الحواف المقصوصة والتأكّد من حمايتها كلها.
7. فحص تثبيت المبخّر وتدعيمه ومسار صرفه.
8. توثيق مصوَّر لحالة الغلاف عند التسليم — مرجع لأي نزاع لاحق.

وبعد استلام الغلاف يبدأ تشغيل المنظومة واستلامها — وهو إجراء منفصل ينفّذه ويوثّقه متخصّص التبريد. وفصل الاستلامين مقصود: فهو يحدّد المسؤولية بوضوح، ويمنع الجدل الذي يظهر حين تُكتشف مشكلة بعد التشغيل ولا يُعرف مصدرها.

الصيانة وعلامات الخلل

غرفة التبريد تعمل متّصلةً، فأي تدهور فيها يتراكم بلا توقّف. والصيانة الدورية للغلاف قصيرة وبسيطة، لكن إغفالها هو ما يحوّل خللًا صغيرًا إلى إصلاح كبير في غرفة عاملة ممتلئة.

شاهد الفيديو في صفحته المستقلة

وهذه العلامات هي ما يجب أن يعرفه المشغّل، لأنه أول من يراها — وكل واحدة منها تدلّ على سبب:

وإجراءات الفحص الدوري والتنظيف والمواد المناسبة مفصّلة في صيانة الساندوتش بانل: الفحص الدوري وإطالة العمر الافتراضي. والفرق في غرفة التبريد أن دورية الفحص أعلى، وأن اختبار الإحكام بند ثابت في كل مرّة لا بند طارئ.

إصلاح الأضرار

الأضرار في غرف التبريد أكثرها ميكانيكي: صدمة عربة على جدار، أو انبعاج عند مسار مرور، أو خدش عميق يكشف المعدن. والقاعدة الحاكمة: عالج مبكرًا — فالضرر في الغلاف المبرّد لا يبقى موضعيًا.

• خدش سطحي: يُعالَج بحماية موضعية فورًا — بيئة رطبة دائمة لا تسامح الحافة المكشوفة.
• انبعاج بلا اختراق: يُقيَّم — قد يكون العزل تحته انضغط ففقد جزءًا من أدائه.
• اختراق للوجه المعدني: خرق في حاجز البخار والهواء — يحتاج معالجة كاملة لا سدًّا ظاهريًا.
• تلف في وصلة: يُعاد إحكامها بالتفصيل الأصلي، لا بمادة مانعة إضافية فوق القديمة.
• لوح متضرّر بشدّة: يُستبدل موضعيًا — وهذه من مزايا النظام التجميعي.
• ضرر في الأرضية: الأخطر — لأن إصلاحه يستدعي إفراغ الغرفة غالبًا.

والوقاية أرخص بكثير من الإصلاح هنا: حماية ميكانيكية عند مسارات العربات ومحيط الباب وأركان الممرّات تمنع أغلب هذه الأضرار قبل وقوعها. وهي بند صغير في التكلفة يُغفل كثيرًا، ثم يُدفع أضعافه في إصلاحات متكرّرة وغرفة تُفرَّغ.

متى تستدعي متخصّص تبريد؟

هذا التفريق يوفّر عليك وقتًا ومالًا، لأن استدعاء الجهة الخطأ يعني تشخيصًا خاطئًا وإصلاحًا لا يحلّ شيئًا.

وحالة واحدة تستدعي الجهتين معًا: غرفة لا تبلغ حرارتها المطلوبة والمنظومة سليمة. فهنا يكون الحمل الحراري أعلى ممّا صُمّمت له المنظومة — وسببه غالبًا الغلاف: تسرّب هواء، أو جسر حراري، أو سماكة غير كافية لظروف التشغيل الفعلية. ويُبدأ بفحص الغلاف قبل تكبير المعدّة، لأن تكبير المعدّة يعالج العرض لا السبب ويزيد فاتورة التشغيل إلى الأبد.

أخطاء شائعة

1. اختيار السماكة برقم عام منقول من غرفة أخرى أو من الإنترنت.
2. حذف عزل الأرضية ظنًّا أن الأرض باردة أصلًا.
3. التركيز على السماكة وإهمال الوصلات — وهي حيث يضيع الأداء فعلًا.
4. عدم معالجة الجسور الحرارية عند الأرضية ومحيط الباب.
5. اختراق الغلاف بعد التشغيل بلا معالجة كاملة.
6. تثبيت المبخّر على لوح غير مدعَّم.
7. إهمال أختام الباب حتى تفشل تمامًا بدل استبدالها عند التلف.
8. ترك الباب مفتوحًا أثناء التحميل — وهو أكبر تسرّب على الإطلاق.
9. تشغيل غرفة تبريد كغرفة تجميد بتغيير الإعدادات وحدها.
10. تكبير المعدّة لعلاج مشكلة سببها الغلاف.
11. عدم توثيق مواضع الاختراقات — فيُخترق الغلاف ثانيةً بحثًا عنها.
12. قبول «عزل ممتاز» عبارةً بلا ورقة بيانات ولا λ ولا U.
13. عدم حماية مسارات العربات — فتتكرّر أضرار الصدم.
14. خلط مسؤولية الغلاف بمسؤولية المنظومة في عقد واحد غامض.

قائمة تحقّق قبل الطلب

احسم هذه البنود قبل أن تطلب عرضًا، ثم اطلب أن تُذكر في العرض مكتوبةً. فكل بند غير محسوم منها يُنتج عرضًا تقديريًا يتغيّر لاحقًا.

• ما الذي سيُخزَّن؟ — فهو يحكم حرارة التشغيل والاشتراطات معًا.
• حرارة التشغيل المطلوبة — يحدّدها متخصّص التبريد بحسب المنتج.
• المساحة والارتفاع الصافي المطلوبان.
• موقع الغرفة — داخل مستودع مظلّل أم معرّضة للخارج؟
• نمط التشغيل — عدد مرّات فتح الباب يوميًا وحركة البضاعة.
• نوع العربات والمعدّات الداخلة — لتحديد الأرضية والحماية.
• هل هناك تصميم من متخصّص تبريد؟ ومن أعدّه؟
• نظام الأرضية كاملًا ومن يتحمّله.
• سماكة الألواح ونوع الحشوة — ومعها ورقة بيانات المنتج.
• مواصفة الوجه المعدني والطلاء ونظام الحماية.
• الباب: نوعه ومقاسه وأختامه وآلية إغلاقه والفتح من الداخل.
• حصر الاختراقات وموضع المبخّر وتدعيمه ومسار الصرف.
• تفصيل معالجة الالتقاءات — جدار بسقف، وجدار بأرضية، والزوايا.
• الحماية الميكانيكية عند المسارات والمداخل.
• نمط التنظيف المتوقّع — غسل بالماء أم مسح.
• حدود المسؤولية: من يتحمّل الغلاف ومن يتحمّل المنظومة — مكتوبة.
• خطة استلام الغلاف قبل تشغيل المنظومة.
• الضمان ومدّته ونطاقه واستثناءاته.

وطريقة كتابة هذه الحدود في العقد — خصوصًا الفصل بين نطاق الغلاف ونطاق المنظومة — مفصّلة في قبل ما توقع عقد ساندوتش بانل. ومواصفات الألواح ولغتها الفنية في مواصفات الساندوتش بانل.

مراجع ومصادر

جهات مرجعية للتحقّق من الاشتراطات ومعايير الأداء الحراري وأسماء المواصفات القياسية المتعلّقة بالألواح المعزولة وتطبيقات التخزين المبرّد:

• الكود السعودي للبناء (SBC) — الاشتراطات النظامية للمنشآت، ومنها ما يخصّ كفاءة الطاقة والسلامة.
• الهيئة السعودية للمواصفات والمقاييس والجودة (SASO) — المواصفات القياسية ومتطلّبات مطابقة مواد البناء والعزل.
• الهيئة العامة للغذاء والدواء (SFDA) — المرجع لاشتراطات تخزين المنتجات الغذائية وسلسلة التبريد.
• المديرية العامة للدفاع المدني — اشتراطات السلامة والوقاية في المستودعات والمنشآت.
• CEN — الجهة التي تصدر المواصفة الأوروبية لألواح الغلاف المعزولة ذات الوجهين المعدنيين (EN 14509).
• ASHRAE — الجمعية المرجعية عالميًا في التدفئة والتبريد وتكييف الهواء، ومنها أدبيات تصميم التخزين المبرّد.
• المعهد الدولي للتبريد (IIR) — مرجع دولي متخصّص في علوم التبريد وسلسلة التبريد.
• ISO — المنظّمة الدولية للتوحيد القياسي، ومنها مواصفات قياس الأداء الحراري ونفاذ البخار.
• ASTM International — منظّمة معايير دولية تُسمّى طرق اختبارها في وثائق الألواح والعوازل والطلاءات.
• US EPA — Refrigerant Management — مرجع دولي في إدارة موادّ التبريد والتعامل معها.

ملاحظة: تُذكر هذه المراجع للرجوع إليها، ولا تُنشر منها هنا أي سماكة ولا قيمة U ولا درجة حرارة تشغيل ولا اختيار مادّة تبريد. وهذه كلها تُحدَّد في تصميم يخصّ مشروعك ويُعدّه متخصّص تبريد بحسب المنتج المخزَّن وظروف التشغيل والاشتراطات المطبَّقة.

الأسئلة الشائعة

تحتاج غلافًا معزولًا لمستودع أو غرفة تخزين مبرّدة؟

تنفّذ شركة أرزاق بلس للمقاولات العامة أعمال الساندوتش بانل في الرياض توريدًا وتركيبًا: الجدران والأسقف والفتحات والمعالجات، ضمن نطاق يُكتب بندًا بندًا. أرسل المساحة والارتفاع، وحرارة التشغيل المطلوبة كما حدّدها متخصّص التبريد، وموقع الغرفة، ونمط الاستعمال — ونرجع إليك بعرض يوضّح نطاق الغلاف وما يقع خارجه ومن يتحمّله. ونعمل بالتنسيق مع متخصّص التبريد الذي تختاره، ولا نقدّم تصميم المنظومة.

اقرأ أيضًا: هناجر ومستودعات ساندوتش بانل · جدران وحوائط الساندوتش بانل · أسقف ساندوتش بانل · ما هو الساندوتش بانل؟ · متجر الساندوتش بانل · فيديوهات من مواقع التنفيذ.
