جدران وحوائط الساندوتش بانل: الألواح والتقسيمات الداخلية

يُتحدَّث عن الساندوتش بانل غالبًا بوصفه «غرفة» أو «سقفًا»، ونادرًا ما يُتحدَّث عن الجدار نفسه كعنصر. وهذا غريب، لأن الجدار هو أكثر ما تلمسه وتراه وتعلّق عليه وتمرّر خلفه الكهرباء — وهو أيضًا العنصر الذي تُحسم فيه أكثر التفاصيل التي تظهر لاحقًا.

و«جدار الساندوتش بانل» ليس شيئًا واحدًا. هو ثلاثة استخدامات مختلفة الاشتراطات تمامًا: جدار خارجي يواجه الشمس والمطر ويشكّل غلاف المبنى، وقاطع داخلي يقسّم فراغًا محميًّا أصلًا، وجدار غرفة قائمة بذاتها يجمع الوظيفتين. وخلط هذه الثلاثة في مواصفة واحدة هو أول أخطاء التسعير والتنفيذ.

هذا الدليل يعالج الجدار وحده: ألواحه، ووصلاته، وزواياه، وفتحاته، ونقاط التقائه بالسقف والأرضية، وما يمكن تعليقه عليه، وما يجب تحديده قبل طلب أي عرض سعر. أمّا الغرفة كوحدة كاملة فمكانها دليل غرف الساندوتش بانل، والسقف بميوله وتصريفه في دليل أسقف الساندوتش بانل.

الجدار كعنصر: ماذا تشتري بالضبط

الجدار المكتمل ليس ألواحًا فقط. هو خمسة مكوّنات يعمل كلٌّ منها مع الآخر، وأي واحد منها إن حُذف بصمت انخفض السعر وانخفضت معه صلاحية الجدار:

1. الهيكل الحامل — قوائم ومقاطع تُثبَّت عليها الألواح. الألواح لا تقف وحدها.
2. الألواح — بمواصفة محدّدة: نوع القلب وكثافته وسماكته وسماكة الصاج.
3. عناصر التثبيت — براغي بحلقات مانعة، بعدد ومواضع محسوبة.
4. التفاصيل الطرفية — زوايا، وأفاريز، ومعالجة القاعدة، وقطع الإنهاء.
5. معالجة الفتحات — إطارات ومحيط محكم لكل باب ونافذة.

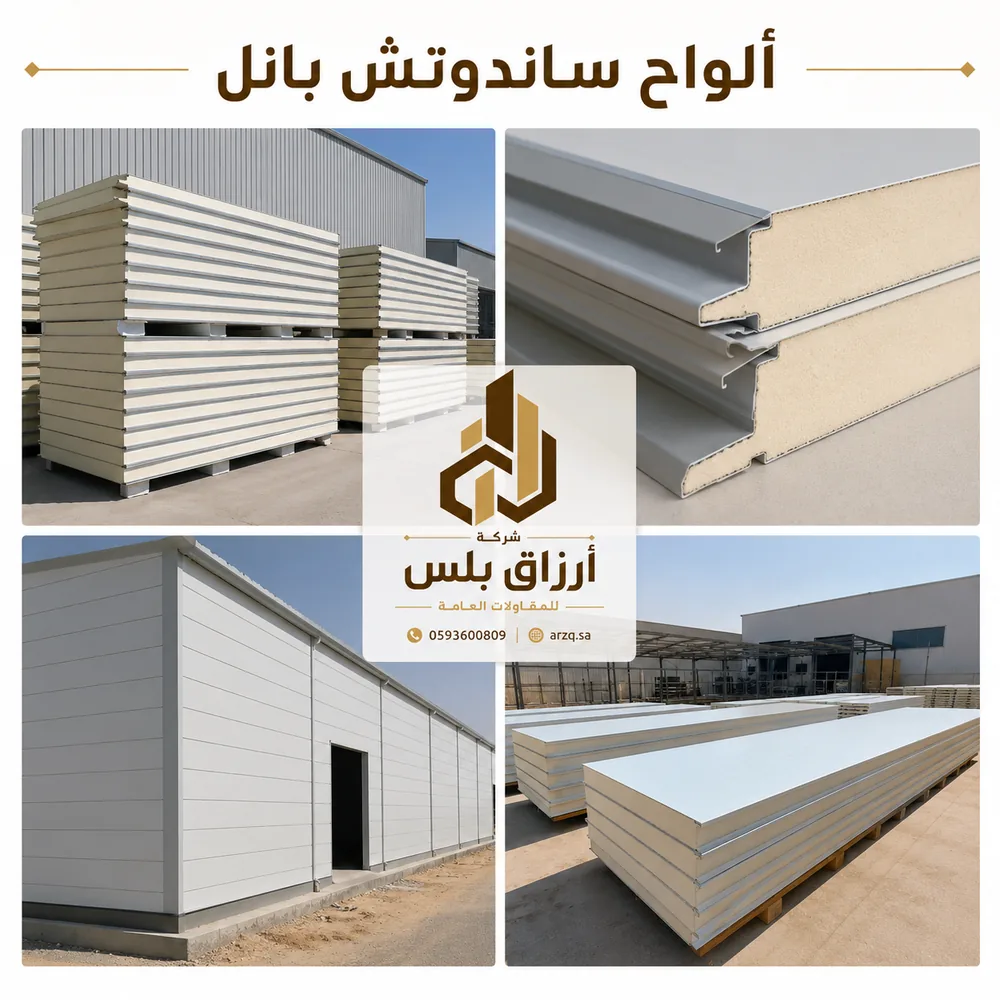

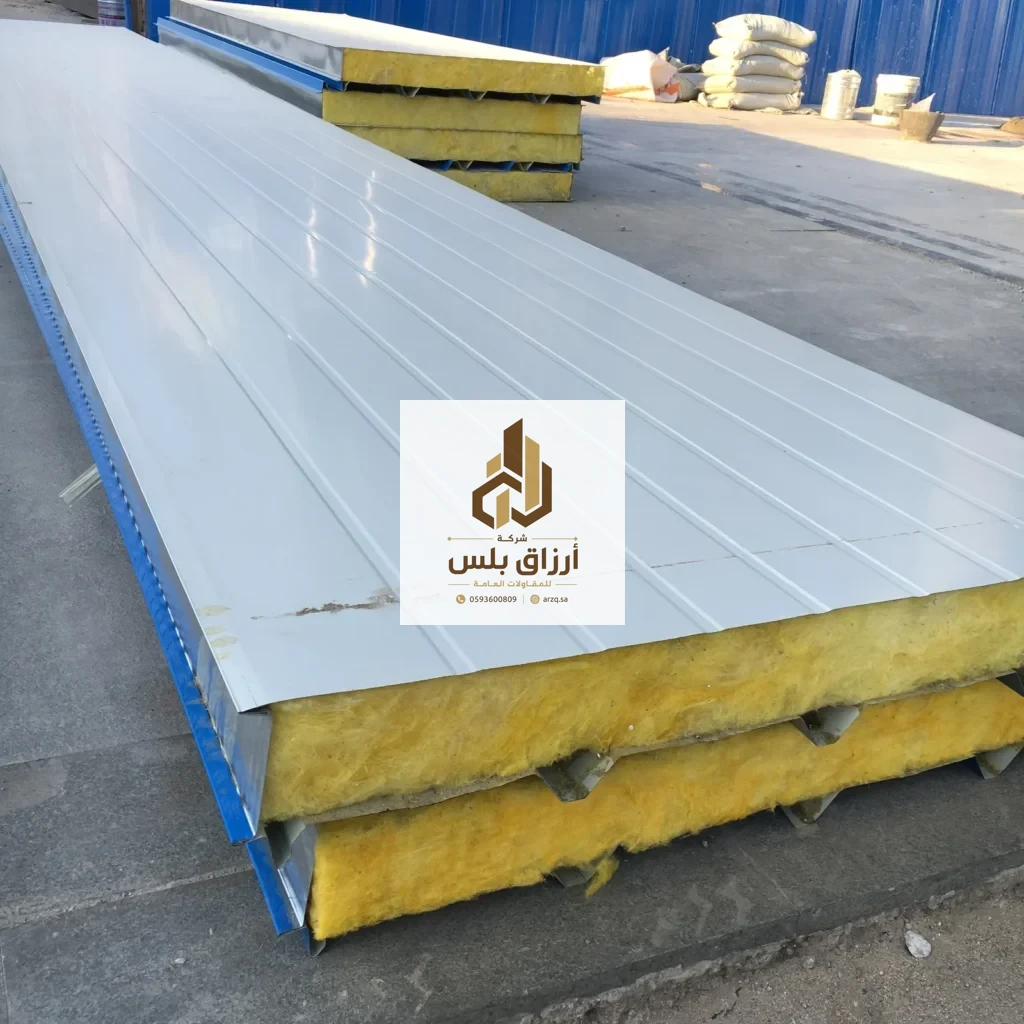

لوح الجدار مقابل لوح السقف

هما منتجان مختلفان لا مقاسان من منتج واحد. ومن منظور الجدار تحديدًا:

ومواصفات ألواح الجدران وأشكال تعشيقها تُنشر ضمن الوثائق الفنية للمصنّعين — كما في بيانات الألواح المعزولة لدى مصنّع سعودي — وهي المرجع الذي تُقارن به المواصفة المعروضة عليك، لا الوصف العام في عرض السعر.

السطران الأخيران مهمّان عمليًا. في الجدران يمكن أن تكون البراغي مخفية داخل التعشيق، فيبدو الجدار نظيفًا بلا صفوف براغي ظاهرة — وهذه ميزة مظهرية حقيقية لا تتوفّر في السقف. لكن الوجه الآخر أن أي خلل في التعشيق يصبح أصعب اكتشافًا لأنه مخفي.

والخطأ العكسي — استخدام لوح جدار مستوٍ على سقف لتوفير فرق سعر — يُنتج اعتمادًا كاملًا على المواد المانعة بدل التفصيل الهندسي، وهو ما يفشل مع الوقت. التفصيل في المشاكل الشائعة بعد التركيب.

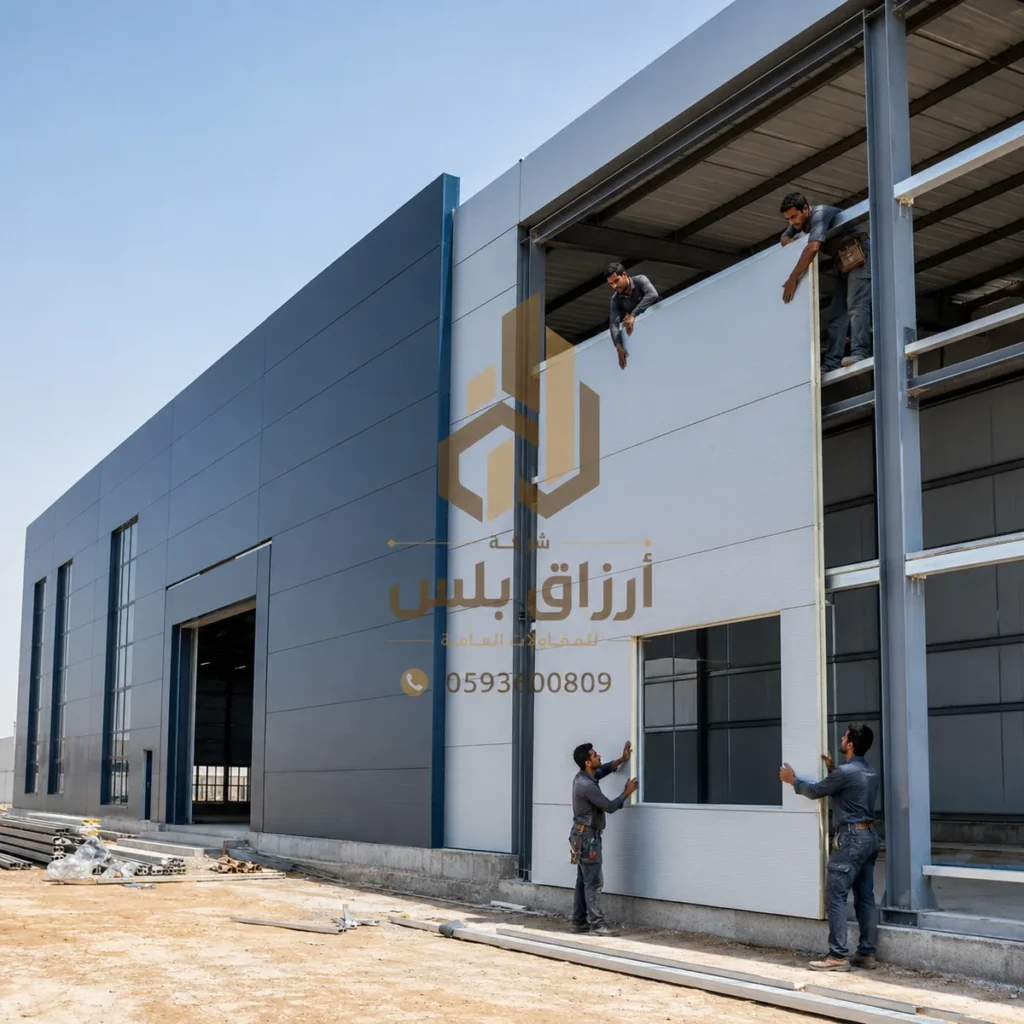

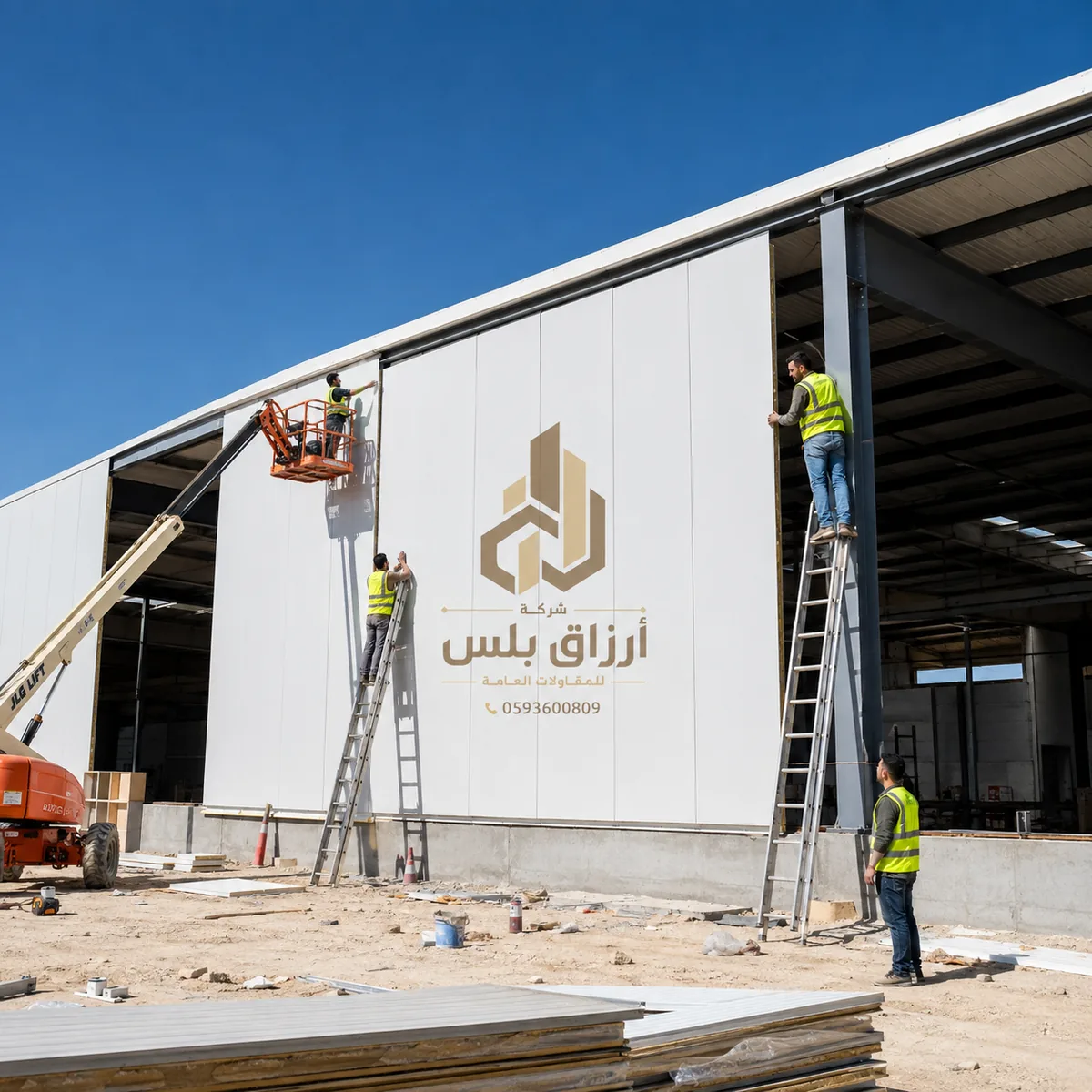

الجدران الخارجية: الغلاف

فيديو: تركيب لوح الجدار الخارجي

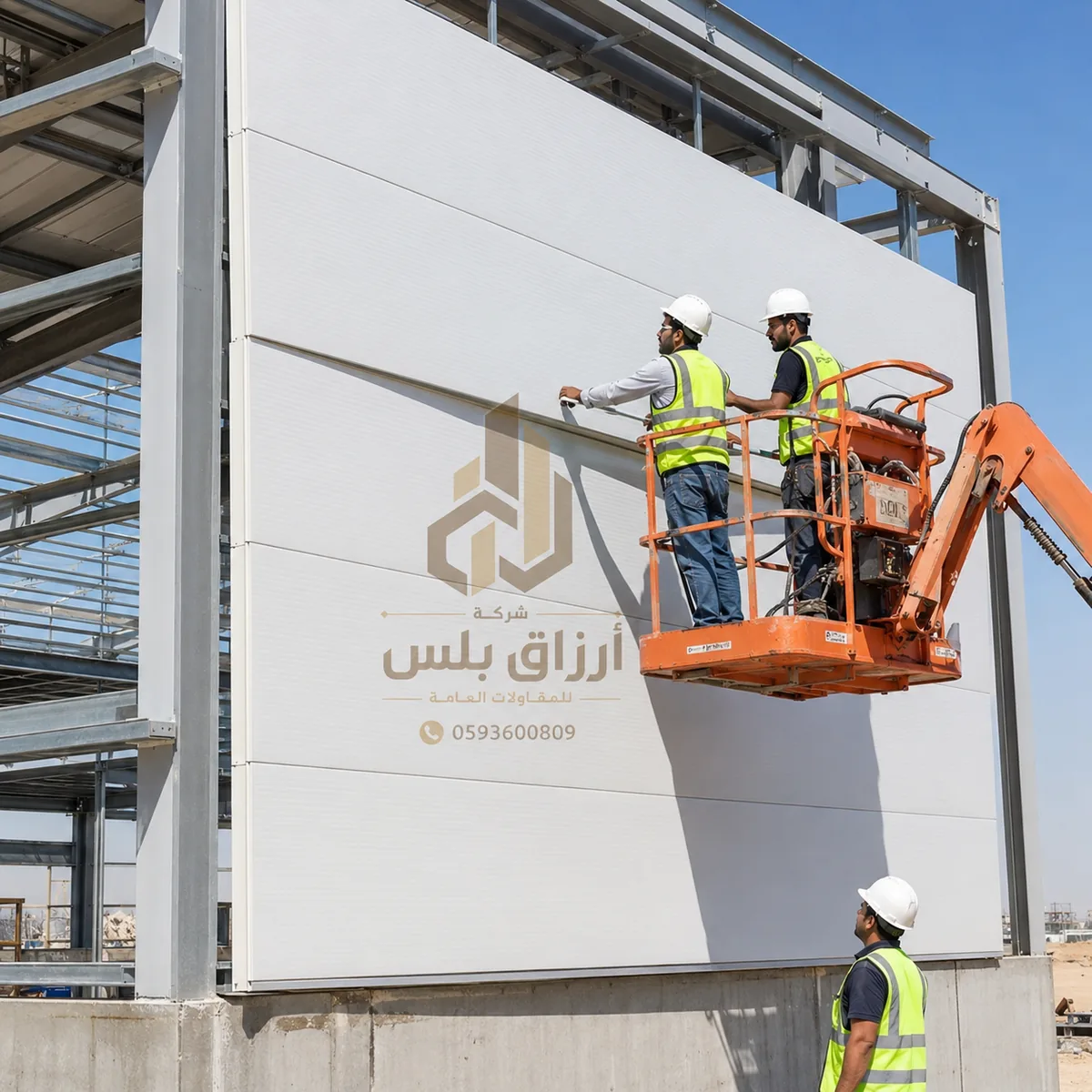

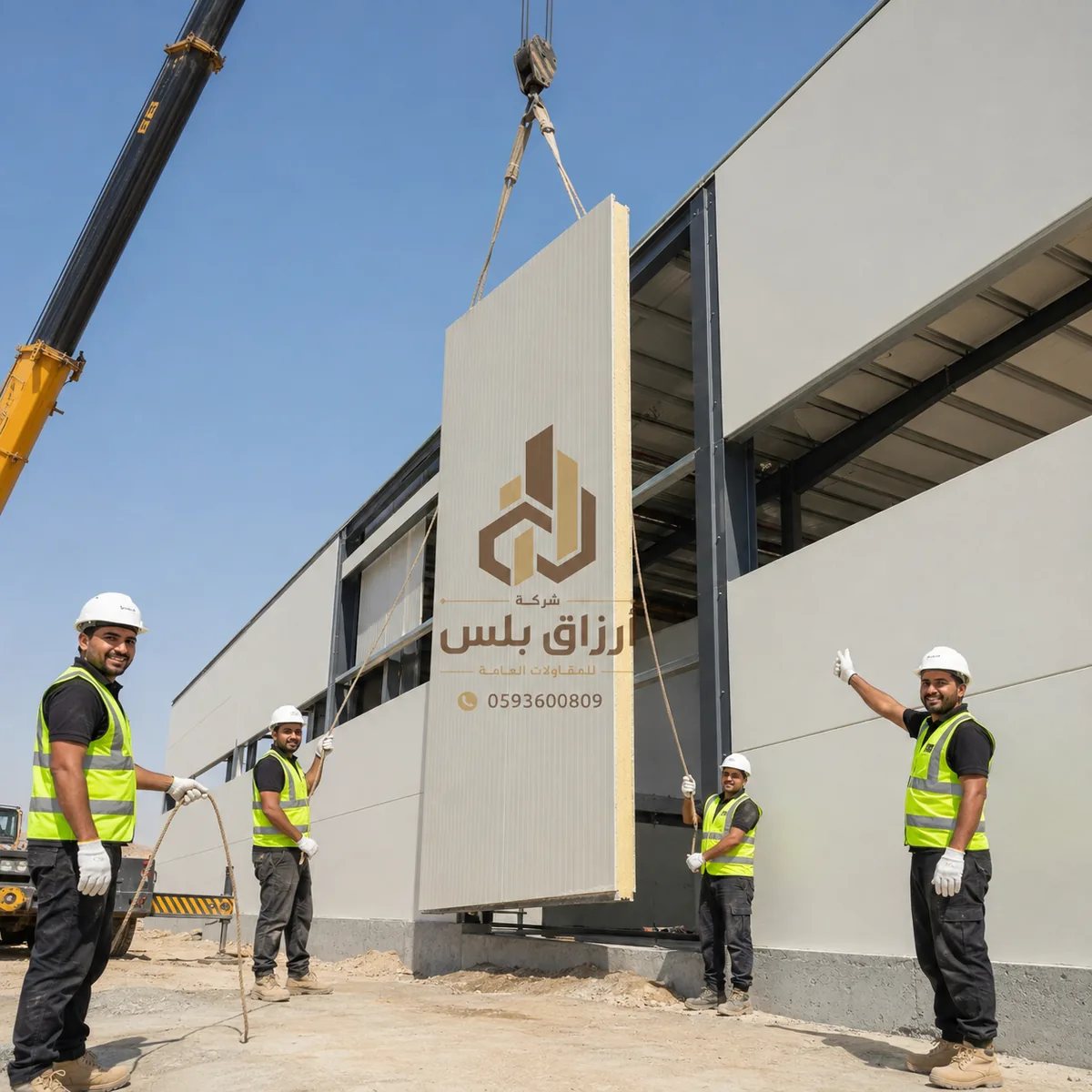

الجدار الخارجي هو غلاف المبنى، وأداؤه يتحدّد وقت تركيب ألواحه. يعرض هذا المقطع رفع لوح كامل الارتفاع وتوجيهه بين القوائم المعدنية، ثم ضبط استقامته قبل التثبيت. ولاحظ أن اللوح يُركّب كاملًا من الأرضية إلى أعلى الجدار دون وصلة أفقية — وهذا مقصود: الوصلة الأفقية في جدار خارجي نقطة ضعف أمام الماء المتساقط، ولذلك يُفضَّل تجنّبها ما أمكن باختيار طول لوح يغطّي الارتفاع كاملًا. وهذا أحد أسباب أهمية تحديد الارتفاع بدقّة قبل الطلب.

شاهد الفيديو في صفحته المستقلة

الجدار الخارجي يؤدّي أربع وظائف في آنٍ واحد، وأي مواصفة لا تراعيها كلها ستفشل في إحداها:

وهناك تفصيل خاص بالجدار الخارجي يُغفل باستمرار: قاعدة الجدار. أسفل اللوح هو الموضع الذي يتجمّع عنده الماء ويرتدّ عليه رذاذ المطر ويلامس أحيانًا مياه الري أو الغسيل. ولهذا يُفضَّل رفع بداية اللوح عن منسوب الأرض بقاعدة (بلوك أو خرسانة) بدل إنزاله حتى الأرضية مباشرة، مع قطعة إنهاء سفلية تصرّف الماء بعيدًا. ومبدأ التحكم في مياه المطر بالتفاصيل الهندسية لا بالمواد اللاصقة مشروح في مبادئ التحكم في مياه المطر في المباني.

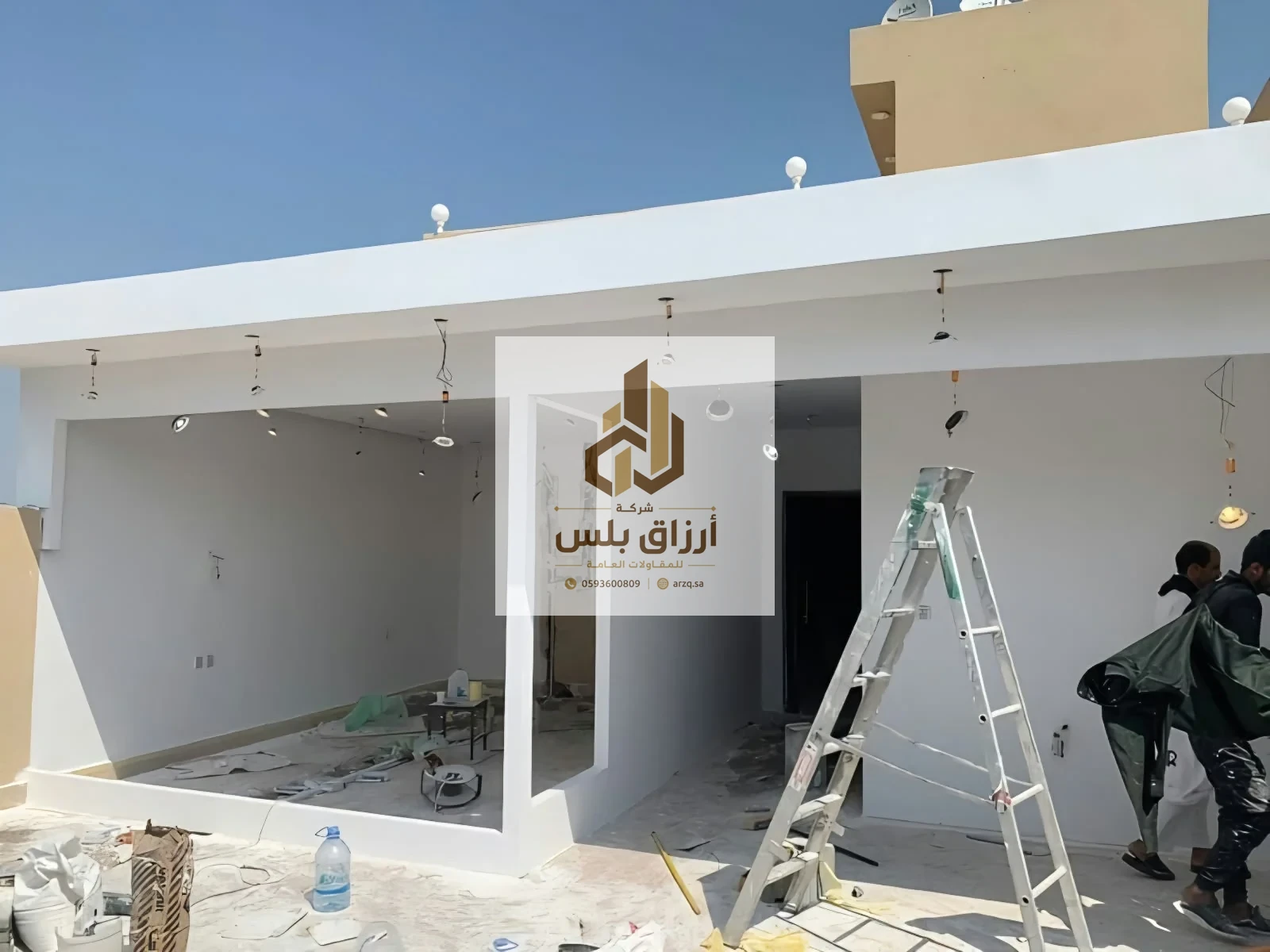

التقسيمات الداخلية والقواطع

القاطع الداخلي يعمل في بيئة محمية أصلًا: لا مطر ولا شمس مباشرة ولا رياح. ولهذا تتغيّر أولوياته تمامًا عن الجدار الخارجي:

ثلاث نقاط عملية تخصّ القواطع:

• الوجهان مرئيان. في الجدار الخارجي يكفي أن يكون الوجه الداخلي نظيفًا؛ أمّا القاطع فكلا وجهيه في غرفة مستخدَمة. أي انبعاج أو خدش يُرى من جهتين.
• العزل الصوتي ليس تلقائيًا. العزل الحراري لا يعني عزلًا صوتيًا مكافئًا، والفرق ملموس مع الأصوات المنخفضة التردّد. إن كان القاطع بين مكتب وممرّ أو بين غرفتين، فناقش الصوت بندًا مستقلًا لا تفترضه.
• الالتقاء بالسقف القائم. القاطع يلتقي بسقف موجود مسبقًا، ونادرًا ما يكون هذا السقف مستويًا تمامًا. تُعالَج الفجوة بقطعة إنهاء لا بترك فراغ ولا بحشوها بمادة تظهر لاحقًا.

ومزية القاطع اللوحي الحقيقية أنه سريع ونظيف وقابل للتعديل: يُنفَّذ في أيام بلا أعمال رطبة ولا مخلفات بناء، ويمكن تعديل تقسيمه لاحقًا بجهد معقول — وهو ما يجعله مناسبًا جدًا للمكاتب والمستودعات التي يتغيّر استخدامها.

اتجاه التركيب: أفقي أم رأسي؟

ألواح الجدران تُركَّب رأسيًا أو أفقيًا، والاختيار ليس ذوقًا فقط:

السطر الثاني هو الاعتبار الفني الأهم في الجدران الخارجية: الوصلة الأفقية تعترض مسار نزول الماء، ولهذا تحتاج تفصيلًا يمنع دخوله عندها. الوصلة الرأسية بطبيعتها موازية لاتجاه الجريان فهي أقل تعرّضًا. هذا لا يمنع التركيب الأفقي — بل يعني أن تفاصيله يجب أن تُنفَّذ بعناية أكبر.

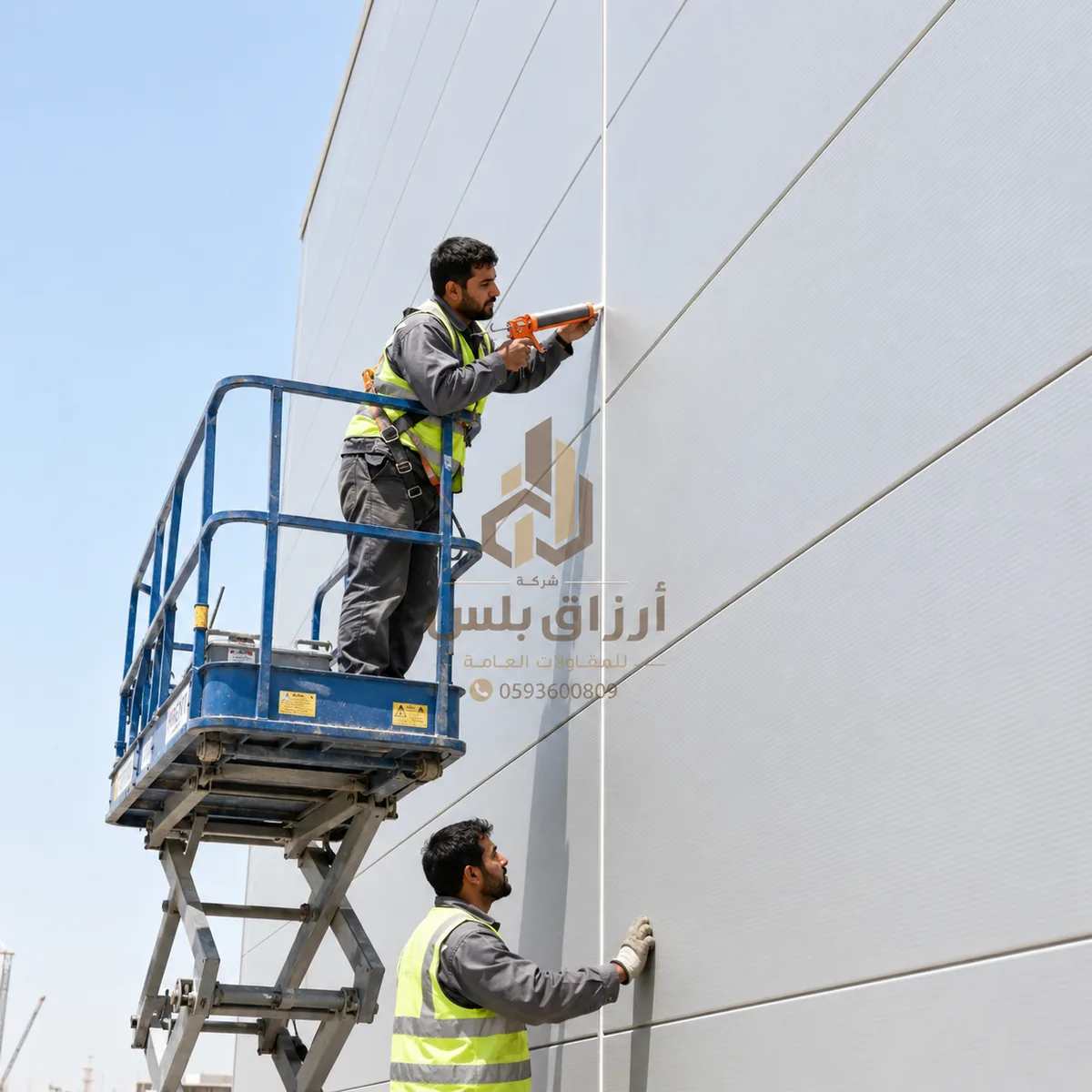

الوصلات والتعشيق في الجدران

القاعدة التي تحكم كل غلاف لوحي: الألواح نادرًا ما تفشل، الوصلات هي التي تفشل. واللوح يُصنَع في مصنع بجودة ثابتة، أمّا الوصلة فتُنفَّذ في الموقع بيد إنسان.

ما يُفحص في وصلات الجدران تحديدًا:

• استقرار التعشيق كاملًا. انظر إلى الجدار من زاوية مائلة بمحاذاته — الفجوة الملّيمترية لا تُرى من المواجهة وتُرى فورًا من الزاوية.
• تراكم الانحراف. فرق بسيط في اللوح الأول يتضاعف مع كل لوح تالٍ حتى يصبح آخر لوح في الصف مائلًا بوضوح. المنع: مرجع واحد مضبوط في البداية ومراجعة كل عدد محدّد من الألواح.
• الشدّ القسري. عند اكتشاف الانحراف متأخرًا يُدفع اللوح عنوة، فينشأ إجهاد دائم يفتح الوصلة لاحقًا مع التمدّد الحراري.
• انتظام خط البراغي. حتى لو كانت مخفية، انتظامها يظهر في استواء السطح.

ولا تنسَ التمدّد الحراري: الفرق بين حرارة سطح معدني ظهرًا وفجرًا في مناخ الرياض كبير، والمعدن يتمدّد وينكمش يوميًا. الوصلة المصمّمة تستوعب هذه الحركة؛ والوصلة المقيّدة بإفراط تنقلها إلى أضعف نقطة فتفتحها ببطء عبر المواسم.

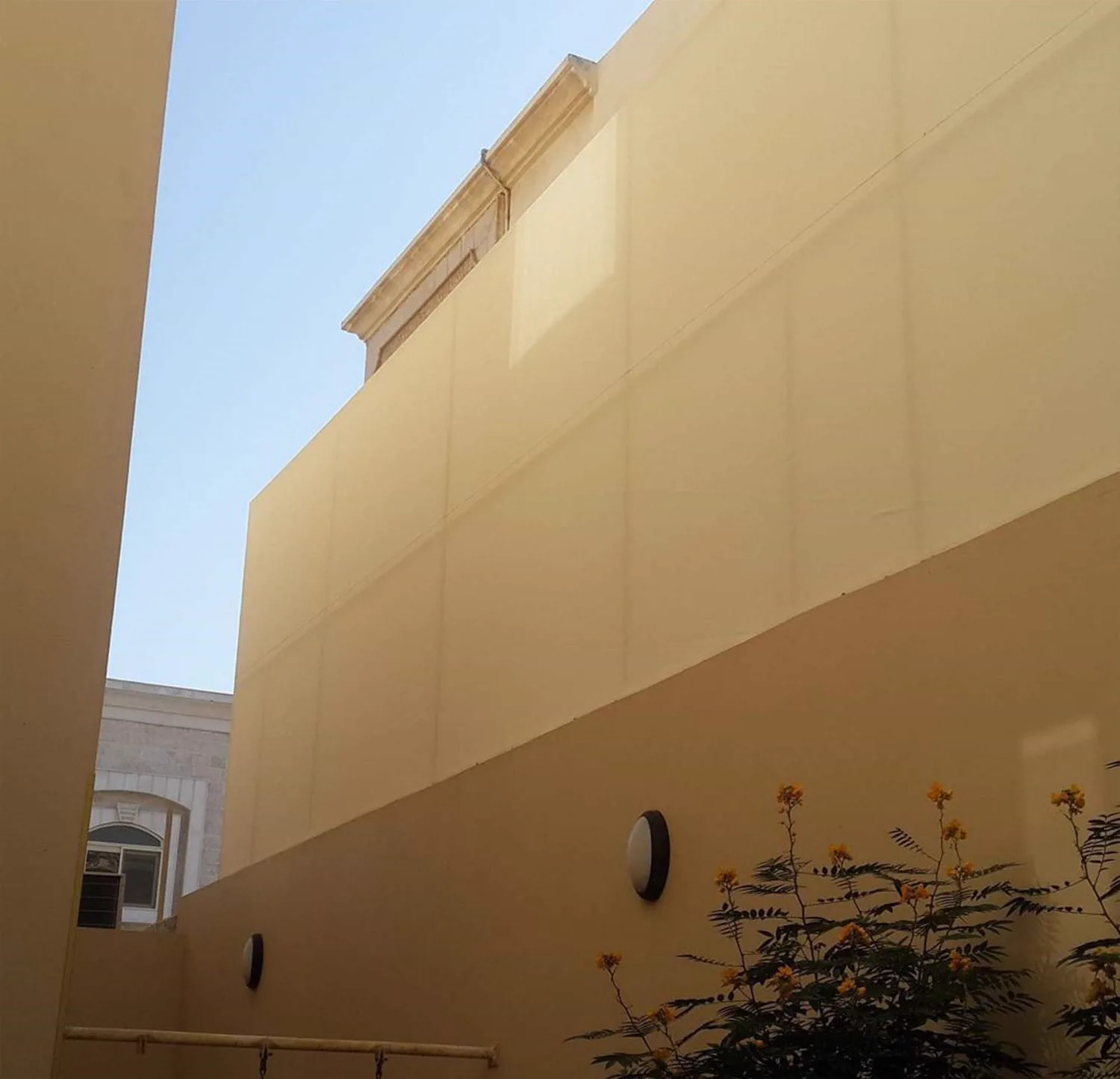

الزوايا: أضعف نقطة في أي جدار

الزاوية هي المكان الذي ينقطع فيه الجدار ويبدأ جدار آخر. ولأن اللوح مصنّع مستقيمًا، فالزاوية ليست لوحًا بل تفصيلًا يُصنع لها. وهنا تتركّز المشاكل:

القاعدة العملية: قطع الزوايا تُصنع بقالب لا تُثنى في الموقع، وكل حافة تُقصّ تُعالَج فور قصّها. وبند «الزوايا والتفاصيل الطرفية» الذي يبدو صغيرًا في عرض السعر هو في الحقيقة حماية الجدار كله من أطرافه. ولأن أداء الغلاف يُقاس بالنظام كاملًا — اللوح والتثبيت والتفاصيل معًا — لا بالمادة وحدها، فإن الاعتماد على تفاصيل مختبَرة هو الممارسة التي تشدّد عليها الجهات الفنية المتخصّصة في الإنشاءات المعدنية مثل جمعية الإنشاءات المعدنية.

الفتحات: الأبواب والنوافذ

والفتحة تفصيل مستقلّ يستحق شرحًا كاملًا: التأطير المعدني المحيط، والقصّ، وحماية الحواف، والحليات وإدارة الماء، وأنواع الأبواب. وذلك كله في أبواب وفتحات ساندوتش بانل: التنفيذ والمعالجة.

كل فتحة ثقب مقصود في نظام صُمّم ليكون مغلقًا. ونجاحها يُقاس بتفصيل محيطها لا بجودة الباب أو النافذة نفسها.

1. حدّد الفتحات قبل الطلب. فتحة معدّة في المصنع أنظف وأقوى من فتحة تُقصّ في الموقع بعد التركيب.
2. الإطار يُحمَل على الهيكل لا على اللوح. باب يُفتح ويُغلق يوميًا ينقل حملًا متكرّرًا لم يُصمَّم له اللوح — والنتيجة بعد شهور: ارتخاء ثم فجوة ثم تسرب.
3. حافة القصّ تُغلق دائمًا. القلب العازل المكشوف عند محيط الفتحة يمتصّ الرطوبة ويتدهور.
4. حاجز علوي فوق الفتحات الخارجية. يوجّه الماء النازل بعيدًا عن الحافة العلوية بدل أن يدخل عندها.
5. عتبة سفلية بميل للخارج في النوافذ الخارجية، حتى لا يستقر الماء عند القاعدة.

وفي المباني متعدّدة الأدوار يظهر عند مستوى أرضية الدور الثاني خطّ التقاء أفقي جديد على الواجهة، وهو موضع يستحقّ تفصيلًا خاصًا لأنه يجمع بين وصلة عرضية وعنصر إنشائي عابر ومسار ماء. وتفصيله في مباني ساندوتش بانل دورين.

نقاط الالتقاء: السقف والأرضية

الجدار لا ينتهي عند نفسه — يلتقي بالسقف من أعلى وبالأرضية من أسفل، وكلا الالتقاءين موضع تسرب معروف.

السطر الثاني هو الأكثر إهمالًا. إنزال اللوح حتى الأرضية مباشرة يعني أن حافته السفلية — وهي حافة مقصوصة غالبًا — تبقى ملامسة لكل ماء يصل الأرض: مطر، أو غسيل، أو ري. والنتيجة صدأ يبدأ من الأسفل ويزحف للأعلى تحت الطلاء، ويُكتشف متأخرًا لأنه قريب من الأرض ولا ينظر إليه أحد.

وفي عنابر الدواجن يحكم التقاء الجدار بالأرضية أداء المبنى كلّه، والتفصيل في ساندوتش بانل لمزارع الدواجن.

العزل في الجدران: ما الذي يختلف عن السقف

والفرق بين المؤشّرات الحرارية الثلاثة، وأثر الجسور الحرارية عند الوصلات والفتحات على أداء الجدار المنفَّذ، مشروح في معامل عزل الساندوتش بانل.

في مناخ الرياض السقف يستقبل الحمل الحراري الأكبر طوال النهار — أكثر من أي واجهة. وهذا يقود إلى نتيجة عملية مهمة: قد تختلف سماكة ألواح السقف عن سماكة ألواح الجدران في المشروع نفسه، وهذا اختلاف مقصود لا خطأ.

لكن الجدران لها اعتباراتها الخاصة:

• الاتجاه يهمّ. الواجهة الغربية تستقبل شمس العصر الحارقة بزاوية منخفضة تدخل الفتحات مباشرة. الواجهة الشمالية أهدأ حراريًا بكثير.
• اللون يهمّ. الوجه الخارجي الفاتح يعكس أكثر ويمتصّ أقل — فرق ملموس على واجهة كاملة تحت الشمس.
• الجسور الحرارية أكثر ظهورًا. البراغي والزوايا وإطارات الفتحات تنشئ بقعًا باردة على الوجه الداخلي — وهي بالضبط المواضع التي يبدأ عندها التكثّف.
• نسبة الفتحات تحكم النتيجة. جدار بعزل ممتاز ونسبة زجاج كبيرة قد يعطي أداءً أضعف من جدار بعزل أقل وفتحات محسوبة.

والإطار النظري لترتيب طبقات الغلاف ووظائفها مشروح في مرجع التحكم الحراري في المباني، وبيانات الأداء المعلنة لأنظمة الألواح تُنشر ضمن الوثائق الفنية للمصنّعين مثل أنظمة الألواح المعزولة وبياناتها. ولاختيار السماكة والمقاس راجع دليل السماكات والمقاسات والعرض والطول، ولمقارنة أنواع القلب راجع أنواع الساندوتش بانل ومواد العزل.

وإن كان الجدار فاصلًا بين مساحتين تحتاج كل منهما هدوءًا، فمتطلّبه يختلف عمّا سبق في هذا القسم — انظر ساندوتش بانل عازل للصوت.

فيديو: الهيكل الذي يحمل الجدار

قبل أي لوح جدار هناك هيكل يحمله. ويوضّح هذا المقطع من أحد مواقعنا في الرياض مرحلة نصب الهيكل المعدني الخفيف لغرفة على سطح مبنى: القوائم الرأسية بمسافاتها المنتظمة، والعناصر الرابطة، والفتحات المُعدّة ضمن الهيكل. المسافة بين هذه القوائم هي التي تحدّد لاحقًا كيف تُقسَّم الألواح وأين تقع الوصلات — ولهذا يُراجَع استواؤها وتُقاس فعليًا قبل طلب الألواح.

شاهد المقطع في صفحته مع شرح تفصيلي.

الكهرباء والسباكة داخل الجدران

هذا أحد أهم الفروق العملية بين الجدار اللوحي والجدار المبني، ويجب أن يُعرَف قبل التنفيذ لا بعده: إخفاء التمديدات داخل اللوح غير عملي. اللوح قلب عازل بين وجهين معدنيين، وشقّه يعني إتلاف العزل واختراق الوجهين.

الحلول العملية المتاحة:

السطر الثالث هو مربط الفرس: التخطيط المسبق يغيّر النتيجة كليًا. من يحدّد مواضع المفاتيح والأفياش والإنارة قبل رفع الألواح يحصل على تمديدات مخفية ومظهر نظيف؛ ومن يؤجّل القرار يجد نفسه أمام مواسير ظاهرة أو أعمال قصّ تُتلف ما نُفِّذ. والصورة في قسم التقسيمات أعلاه تُظهر هذا بوضوح: الإنارة مغروسة في السقف والأسلاك ممدودة قبل إغلاق التشطيب.

وأمّا السباكة فقاعدتها أصرم: لا تُمرَّر مواسير ماء داخل جدار لوحي خارجي إن أمكن تجنّبها — التسرب داخل جدار معزول يُكتشف متأخرًا ويُتلف القلب على امتداد أوسع مما يُتوقّع.

وحين تخترق الخدمة الجدار إلى الخارج لا داخله فقط يتغيّر المتطلّب كليًا، والتفصيل في فتحات المكيف والدكت في الساندوتش بانل.

تعليق الأحمال على الجدار

سؤال يُطرح دائمًا بعد التسليم، والجواب يجب أن يُعرَف قبله: اللوح ليس عنصرًا حاملًا. الوجه المعدني رقيق، والقلب العازل لا يحمل. أي حمل معتبر يجب أن ينتقل إلى الهيكل خلف اللوح.

التشطيبات الداخلية والخارجية

فيديو: معالجة وصلات الجدار قبل الطلاء

والتشطيب الخارجي للجدار يبدأ من الوصلات لا من الأسطح. ويعرض هذا المقطع من أحد مواقعنا معالجة وصلات ألواح الجدار في فناء المشروع.

ولاحظ أن العامل يتحرّك على الخطوط لا على المساحات: فما يفرّق بين جدار مستوٍ وآخر متموّج هو استقامة الوصلات وملؤها، وأي نقص فيها يظهر بعد الطلاء أوضح لا أقلّ.

شاهد المقطع في صفحته مع شرح ما يظهر فيه

ميزة الجدار اللوحي أن وجهه جاهز: طلاء مصنعي مستوٍ لا يحتاج لياسة ولا دهانًا. وهذا يوفّر مرحلة تشطيب كاملة. لكن هناك حالات يُضاف فيها تشطيب:

• رغبة في مظهر غير معدني داخل فراغ سكني أو مكتبي — يُضاف تشطيب على قائم مستقل لا على اللوح مباشرة.
• حماية أسفل الجدار في مسارات حركة المعدات — شريط حماية أو قاعدة صلبة يمنع الانبعاجات المتكرّرة.
• مطابقة مبنى قائم — كما في الملاحق الملتصقة بفيلا: يُختار لون ونمط يقارب المبنى الأصلي.
• تحسين الصوت في القواطع — طبقة إضافية تُعالَج كبند مستقل.

والقاعدة في كل هذه الحالات واحدة: لا تُثبَّت طبقة التشطيب على اللوح مباشرة بمثبّتات تخترقه — فكل اختراق جديد نقطة ضعف. تُحمَل على قائم مستقل أو على الهيكل.

وفي صالات الإنتاج الغذائي تُختار التشطيبات بمنطق الغسل والتطهير لا بمنطق المظهر — انظر ساندوتش بانل لمصانع الأغذية والمطابخ المركزية.

الصيانة والفحص الدوري

البند قبل الأخير هو الأهم اقتصاديًا. الخدش السطحي في الطلاء مسألة شكلية؛ والخدش النافذ إلى المعدن بداية تآكل يزحف تحت الطلاء المجاور. الفرق بينهما في التكلفة هائل، والفاصل بينهما هو الوقت وحده.

وتصنيف الخدوش ومتى تُعالَج ضمن جدول فحص دوري متكامل في دليل الصيانة والفحص الدوري؛ أمّا حين يوجد اشتراط أداء حريق على الجدار فمرجعه دليل الساندوتش بانل المقاوم للحريق والتصنيفات.

الأخطاء الشائعة في تنفيذ الجدران

لاحظ عمود «وقت المنع»: أكثر هذه الأخطاء يُمنع قبل وصول الألواح — في التصميم أو الطلب. وهذا يعني أن جودة الجدار تُقرَّر في الاجتماع لا في الموقع. وتسلسل التنفيذ الكامل في دليل تركيب الساندوتش بانل والأخطاء الشائعة.

ما يجب تحديده قبل عرض السعر

1. نوع الجدار: خارجي أم قاطع داخلي؟ (يغيّر المواصفة كليًا)
2. المساحة والارتفاع — الارتفاع يحدّد المعدات.
3. نوع القلب العازل وكثافته وسماكته.
4. سماكة الصاج للوجهين ونوع الطلاء ولونه.
5. اتجاه التركيب: رأسي أم أفقي؟
6. الهيكل الحامل: داخل السعر أم خارجه؟
7. عدد الفتحات ومقاساتها ومواضعها.
8. التفاصيل الطرفية: الزوايا والأفاريز وقطع الإنهاء — داخل السعر؟
9. معالجة القاعدة ومنسوب بداية اللوح.
10. مسار الكهرباء ومواضع الأفياش والمفاتيح.
11. ما سيُعلَّق لاحقًا — ليُجهَّز الهيكل مسبقًا.
12. من يتحمّل الهدر والقصّ.
13. شامل الضريبة؟

البند 11 هو الذي يفرّق بين تنفيذ مدروس وتنفيذ سيُعاد فتحه. إخبار المنفّذ مسبقًا بأنك ستعلّق شاشة أو رفوفًا يجعله يضع قائمًا في ذلك الموضع بلا تكلفة إضافية تقريبًا. وطلبه بعد الإغلاق يعني بحثًا عن الهيكل أو حلولًا وسطية. ولفهم بنود التكلفة راجع ما الذي يحدّد التكلفة وكيف يُحسب سعر المتر، ولاختيار جهة التنفيذ راجع الفرق بين المصنع والمورّد والمقاول.
