تصميم هناجر حديد: الدليل الكامل لاختيار المخطط المناسب قبل التنفيذ

أكثر مشاكل الهناجر كلفةً لا تبدأ في الموقع، بل على الورق — أو بالأدق: حين لا يوجد ورق كافٍ. باب لا يتسع لشاحنة التوريد، وعمود في منتصف ممر الرافعة الشوكية، وارتفاع لا يستوعب الرفوف التي اشتُريت، وسقف لا تتسع مداداته لألواح الساندوتش بانل التي اختيرت لاحقًا. كل هذه قرارات تصميم لم تُتخذ في وقتها، ثم فُرضت على المالك بعد أن أصبح تغييرها مكلفًا.

هذا الدليل يشرح تصميم هناجر حديد من زاوية المالك لا المهندس: ما القرارات التي يجب أن تحسمها قبل أن يبدأ التصميم الإنشائي، وكيف تحوّل استخدامك إلى أبعاد وفتحات وارتفاع، وما الذي يحدّده المهندس الإنشائي وحده، وكيف تقرأ المخطط قبل اعتماده. ولا يحتوي على مقاطع حديد أو بحور أو أحمال، لأن هذه تُحسب لكل مشروع، ونشرها كأرقام عامة يضلّل أكثر مما يفيد.

مرحلتا التصميم: التخطيط ثم الإنشاء

كلمة «تصميم الهنجر» تُستخدم في السوق لشيئين مختلفين. الأول رسم يوضّح شكل الهنجر وأبعاده وأبوابه، وقد يُعدّ في يوم. والثاني مخطط إنشائي كامل يحدّد كيف يقف هذا الهنجر ويقاوم الرياح ويحمل غلافه، ويحتاج حسابات ومسؤولية هندسية. والخلط بينهما يجعل المالك يظن أن «التصميم جاهز» بينما لم يُحسب شيء بعد.

والترتيب هنا ليس تفصيلًا إداريًا. فالمهندس الإنشائي يصمّم ما يُعطى له: إن أعطيته هنجرًا بارتفاع خطأ أو بلا ميزانين كنت ستضيفه لاحقًا، فسيصمّمه بإتقان كما هو. ولهذا فإن جودة المرحلة الأولى هي ما يجعل المرحلة الثانية مفيدة. والرسم التالي يلخّص القرارات الستة التي تُحسم قبل أن يبدأ التصميم الإنشائي.

الاستخدام: القرار الذي يسبق كل شيء

الاستخدام ليس خانة في نموذج، بل أصل كل قرار لاحق. ويُفضَّل أن يُكتب بجملة واحدة دقيقة، ثم تُستخرج منه الأسئلة:

والسؤال الأهم الذي يُغفل كثيرًا: هل سيتغيّر الاستخدام؟ فالهنجر الذي يُبنى اليوم مستودعًا قد يُؤجَّر غدًا ورشة، أو يُقسَّم لعدة مستأجرين. وليس المطلوب أن تصمّم لكل الاحتمالات، بل أن تعرف أي الاحتمالات مرجّحة، وأن تجعل التصميم لا يغلقها. وأنواع الهناجر بحسب الاستخدام مفصّلة في أنواع الهناجر الحديدية واستخداماتها.

تخطيط الموقع قبل المبنى

قبل أن تقرّر أبعاد الهنجر، قرّر كيف سيعمل الموقع حوله. فالهنجر ليس جزيرة، بل مبنى داخل ساحة لها مداخل وحركة شاحنات ومواقف ومناطق تخزين خارجية. وكثير من الهناجر تُصمَّم بأكبر مساحة ممكنة على الأرض، ثم يُكتشف أن الشاحنة لا تستطيع المناورة أمام الباب.

• الارتدادات: المسافات المطلوبة عن حدود الأرض بحسب اشتراطات الجهة المختصة.
• مدخل الموقع ومسار الشاحنات: من البوابة إلى أبواب الهنجر ومنصات التحميل.
• مساحة المناورة: أمام كل باب رئيسي بحسب أكبر مركبة ستستخدمه.
• المواقف والمداخل الفرعية: للموظفين والزوار بعيدًا عن مسار الشاحنات.
• التصريف السطحي: ميل الساحة بعيدًا عن المبنى.
• مساحة التوسعة: إن كانت التوسعة المستقبلية محتملة، فأين تكون؟

ترتيب الأسئلة هنا يحمي من خطأ شائع: تصميم المبنى أولًا ثم محاولة «إدخال» الحركة حوله. والصحيح أن تُرسم الحركة أولًا، ويُوضع المبنى في المساحة التي تبقى.

الأبعاد: الطول والعرض والشبكة

الطول والعرض يبدوان أسهل القرارات، لكنهما يحملان أثرًا يتجاوز المساحة. فالهنجر يُبنى من إطارات متكرّرة على مسافات منتظمة، والمسافة بين إطار وآخر تُسمّى «الخليّة» أو «الفتحة الإنشائية». وتحديد عدد الخلايا والمسافة بينها قرار يؤثر في عدد الأعمدة ووزن المدادات ومواقع الأبواب.

ولا يحتاج المالك أن يحدّد هذه المسافات بنفسه، فهي قرار إنشائي. لكن يحتاج أن يعرف ثلاثة أمور تمكّنه من مناقشة المقاول والمهندس:

1. الأبواب الكبيرة تقع بين إطارين — فمقاس الباب وموقعه يؤثران في توزيع الإطارات، والعكس صحيح.
2. الشكل المنتظم أبسط — الهنجر المستطيل بإطارات متكرّرة أسهل تصنيعًا وتركيبًا من الأشكال المتعرّجة.
3. المحيط يحدّد الغلاف — هنجر طويل ضيق له جدران أكثر من هنجر مربّع بالمساحة نفسها.

وأثر هذه الأبعاد على التكلفة مشروح في أسعار الهناجر الحديد بالمتر والعوامل المؤثرة.

البحر الحر أم الأعمدة الوسطية؟

البحر الحر هو العرض الذي يغطيه الجمالون دون أعمدة في الوسط. وهو من أكبر قرارات التصميم أثرًا على الاستخدام وعلى التكلفة معًا. فالبحر الواسع يعطي مساحة داخلية مفتوحة بالكامل، لكنه يحتاج جمالونات أقوى. والأعمدة الوسطية تخفّف الجمالونات، لكنها تفرض عوائق داخل المساحة.

والطريقة العملية للحسم: ارسم مخططًا بسيطًا للمساحة الداخلية بالرفوف والممرات ومسارات المعدات، ثم ضع عليه الأعمدة المقترحة. فإن سقطت الأعمدة داخل صفوف الرفوف أو على حدود مناطق فهي غير مؤذية، وإن سقطت في ممر أو أمام باب فالبحر الحر هو القرار الصحيح.

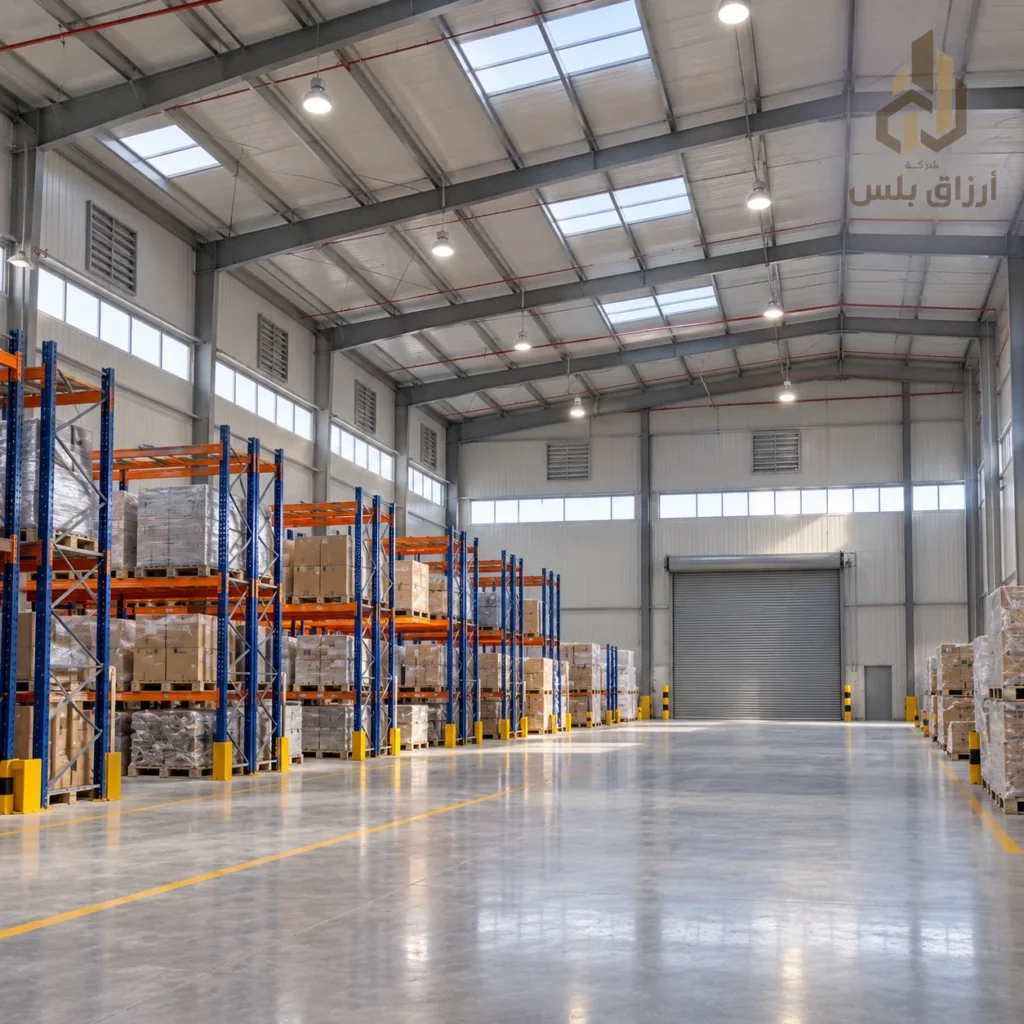

الارتفاع الحر

الارتفاع الحر هو المسافة من الأرضية إلى أدنى نقطة في الهيكل أو التمديدات فوقها. وهو غير «ارتفاع الهنجر» الذي يُقاس غالبًا عند الحافة أو القمة. والفرق بينهما قد يكون كبيرًا بما يكفي لإفشال استخدام مخطط: فالرفوف تُشترى على ارتفاع الهنجر المذكور في العرض، ثم يُكتشف أن الجمالون والإنارة والتمديدات تأخذ جزءًا منه.

ويُحدَّد الارتفاع الحر المطلوب بأعلى هذه القيم:

• أعلى رف تخزين مع الحمولة فوقه.
• أعلى ارتفاع تبلغه الرافعة الشوكية وهي مرفوعة.
• أعلى مركبة ستدخل الهنجر، مع هامش.
• ارتفاع الرافعة العلوية ومسار خطافها إن وُجدت.

ثم يُضاف إليها ما تحتاجه الإنارة والتمديدات تحت الهيكل. واطلب أن يُكتب الارتفاع الحر صراحةً في المخطط والعرض، لا «ارتفاع الهنجر» فقط.

شكل السقف والميل

أغلب الهناجر الحديدية تُصمَّم بسقف جمالوني بميلين يلتقيان في القمة، أو بميل واحد في الهناجر الصغيرة والملاحق. والميل ليس خيارًا جماليًا، بل وظيفة: فهو ما يصرف ماء المطر بعيدًا عن الوصلات، ويحدّد اتجاه تراكب ألواح السقف ومواقع المزاريب.

والميل القليل جدًا يبطئ تصريف الماء ويجعله يقف فوق الوصلات، وهو من أشهر أسباب التسريب. أما الميل المناسب لكل نوع لوح فتحدّده وثائق المنتج والتصميم. وتفاصيل الميل والتراكب في الأسقف المعزولة مشروحة في أسقف الساندوتش بانل: العزل والميول والتركيب.

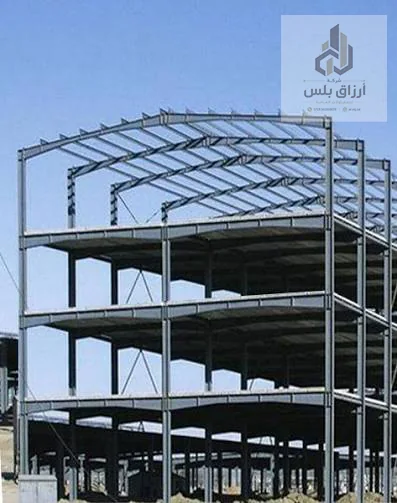

أنظمة الهيكل الشائعة

لا يختار المالك النظام الإنشائي بنفسه، لكن معرفة الأنظمة الشائعة تساعده على فهم ما يُعرض عليه ومناقشته:

الأحمال: ما يحسبه المهندس

الأحمال هي القوى التي يجب أن يتحمّلها الهنجر طوال عمره. ولا يحسبها المالك، لكن يجب أن يعرف ما الذي يُحسب كي لا يُسقط شيئًا من المعلومات التي يحتاجها المهندس:

• الأحمال الميتة: وزن الهيكل نفسه والغلاف والتثبيتات الدائمة.
• الأحمال الحية على السقف: للصيانة والعمال أثناء الفحص.
• أحمال الرياح: ضغطًا وسحبًا على الجدران والسقف، وتختلف بحسب الموقع وانكشافه.
• الأحمال التشغيلية: رافعة علوية، ميزانين، رفوف معلّقة، معدات على السقف.
• الأحمال المستقبلية المعروفة: ألواح شمسية أو توسعة مخطّطة.

والبندان الأخيران هما مسؤولية المالك بالكامل: فالمهندس لن يحسب رافعة لم يُخبَر بها، ولا ألواحًا شمسية لم تُذكر. وأي إضافة لاحقة غير محسوبة تعني مراجعة التصميم وربما تقوية الهيكل. وقد شرحنا منطق الأحمال المضافة على الأسقف القائمة في تركيب الألواح الشمسية على سقف الساندوتش بانل.

تخطيط الأبواب والفتحات

الفتحات هي أكثر ما يتغيّر في تصميم الهناجر بعد اعتماده، وأكثر ما يكلّف حين يتغيّر. لأن كل فتحة كبيرة ليست قصًّا في الغلاف فحسب، بل إطار في الهيكل حولها، وتوزيع معيّن للإطارات، وربما تقوية للجدار. ولذلك يُفضَّل أن تُحسم الفتحات في المرحلة التخطيطية بجدول مكتوب:

والصف الأخير من الجدول يُنسى كثيرًا: فكل مكيّف أو مروحة أو ماسورة ستخترق السقف أو الجدار لاحقًا هي نقطة ضعف محتملة في الغلاف إن لم تُخطَّط. ومعالجة الاختراقات بشكل صحيح مشروحة في فتحات المكيف والدكت في الساندوتش بانل، وتأطير الأبواب في أبواب وفتحات الساندوتش بانل.

اختيار الغلاف والعزل

الغلاف جزء من التصميم لا من التشطيب. فوزنه يدخل في الأحمال، ونوعه يحدّد مسافات المدادات، وأداؤه الحراري يحدّد حرارة الداخل. ولذلك يُقرَّر مع التصميم التخطيطي، لا بعد تركيب الهيكل. والسؤال الأول الذي يحسم الغلاف هو: هل يُعمل داخل الهنجر، أو تتأثر البضائع بالحرارة؟

• مساحة يُعمل بداخلها أو بضائع حساسة: غلاف معزول للسقف على الأقل، وغالبًا للجدران.
• تخزين لا يتأثر بالحرارة: قد يكفي غلاف غير معزول، مع مراعاة التكثّف تحت السقف.
• تبريد أو تكييف: غلاف معزول بسماكة مناسبة وإحكام دقيق للوصلات والفتحات.
• متطلبات حريق بحسب النشاط: غلاف بوثائق أداء مختبَرة مناسبة لها.

وحين يتجه القرار إلى الساندوتش بانل، تبقى أربعة قرارات: نوع القلب العازل، والسماكة، وسماكة الوجه المعدني ونظام طلائه، وشكل اللوح للسقف والجدار. وهذه مشروحة في أنواع الساندوتش بانل ومواد العزل وسماكات ومقاسات الساندوتش بانل، والتطبيق المباشر على الهناجر في هناجر الساندوتش بانل. ويمكنك مقارنة ألواح الأسقف المتاحة ونطاقاتها في متجر الساندوتش بانل.

المدادات والغلاف: قرار واحد

المدادات هي العناصر الأفقية التي تمتد بين الجمالونات وتحمل ألواح السقف مباشرة. والمسافة بين مدادة وأخرى ليست رقمًا يُختار بحرية، بل تتحدّد بقدرة اللوح على عبور هذه المسافة دون تشوّه تحت وزنه والرياح وأحمال الصيانة. وهذه القدرة تختلف بحسب نوع اللوح وسماكته وشكله.

والمعنى العملي لذلك واضح: لا يُصمَّم الهيكل ثم يُبحث عن لوح يناسبه. فإن صُمّمت المدادات على مسافة معيّنة ثم اختير لوح لا يعبرها، فالحل إما مدادات إضافية بتكلفة وتعديل في الموقع، أو لوح أثقل وأغلى. أما حين يُعرف اللوح مسبقًا، تُصمَّم المدادات على بياناته من البداية. والعلاقة بين السماكة والبحر بين نقاط الاستناد مشروحة بالتفصيل في دليل السماكات والمقاسات.

التصريف والمزاريب

في الرياض قد تمر شهور بلا مطر، ثم يأتي مطر غزير قصير يكشف كل خطأ في تصميم التصريف. والسقف الواسع للهنجر يجمع كمية كبيرة من الماء في دقائق، ويجب أن تجد طريقها إلى الأرض دون أن تقف فوق الوصلات أو تفيض من المزاريب على الجدران والقواعد.

• اتجاه الميل: نحو الواجهات التي تسمح بتصريف الماء بعيدًا عن المداخل وحركة الشاحنات.
• المزاريب: مقاساتها بحسب مساحة السقف التي تصرّفها، لا بحسب ما هو متاح.
• المواسير النازلة: عددها ومواقعها، ونهايتها بعيدًا عن القواعد.
• تصريف الساحة: ميل الأرض حول المبنى بعيدًا عنه.

وأشهر مشاكل التسريب في الأسقف المعزولة وأسبابها في عيوب الساندوتش بانل ومشاكله الشائعة.

الإنارة الطبيعية والتهوية

الهنجر الواسع مظلم في وسطه ما لم تُخطَّط الإنارة. والإنارة الطبيعية من السقف أو من نوافذ علوية توفّر كهرباء النهار، لكنها قرار له ثمن: فالألواح الشفافة تُدخل حرارة، وتحتاج تفصيل تراكب دقيقًا حتى لا تصبح نقطة تسريب، وقد تتقادم أسرع من بقية الغلاف.

والتهوية كذلك تتبع النشاط: فالتخزين الجاف قد يكتفي بتهوية طبيعية محدودة، أما الورش التي تُستخدم فيها معدات أو مركبات فتحتاج تهوية مدروسة. وفي الحالتين يجب أن تُراعى مشكلة الغبار في الرياض، لأن فتحة التهوية الخطأ تُدخله إلى منطقة التخزين مباشرة. وتصميم منظومات التهوية الميكانيكية نفسها يعود إلى مختص، ودور الغلاف أن يستقبلها بفتحات مخطّطة ومعالَجة.

التصميم للمستقبل: التوسعة والإضافات

أغلب الهناجر تتغيّر بعد سنوات من تشغيلها: تُمدَّد، أو يُضاف إليها ميزانين، أو تُركَّب على سقفها ألواح شمسية، أو تُقسَّم لمستأجرين. وليس المطلوب أن يُصمَّم الهنجر ويُنفَّذ اليوم لكل هذه الاحتمالات، فذلك يرفع التكلفة دون حاجة مؤكدة. لكن هناك فرقًا كبيرًا بين هنجر «يمنع» التوسعة وهنجر «يسمح» بها:

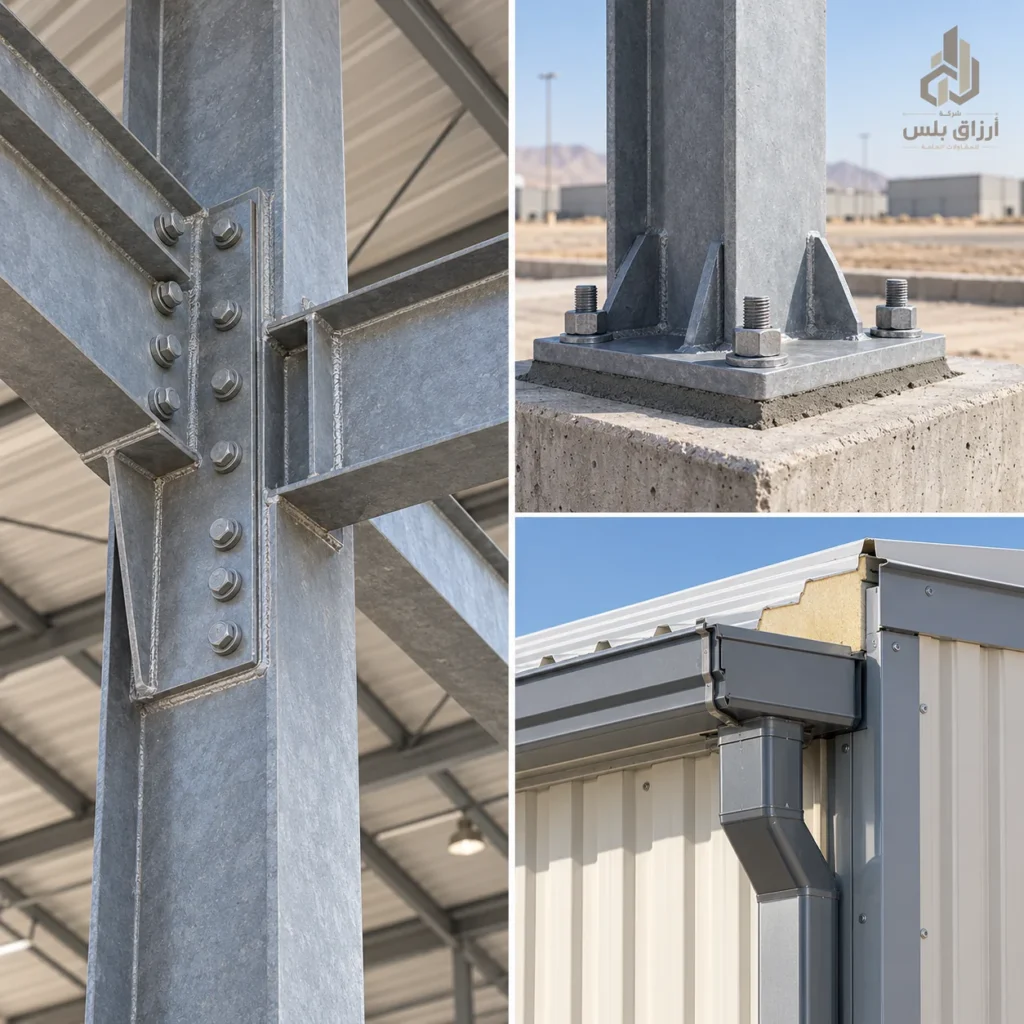

القواعد والتربة

القواعد تُصمَّم مع الهيكل، لأنها تستقبل كل ما يحمله: الوزن، وقوى الرياح التي تحاول قلب الهنجر أو رفعه، وأحمال التشغيل. وتصميمها يعتمد على ما لا يُرى: التربة. ولذلك يطلب المهندس الإنشائي في كثير من المشاريع تقرير تربة قبل تصميم القواعد، وهو ليس رفاهية بل معلومة أساسية.

وما يحتاج المالك معرفته: من يصمّم القواعد؟ وهل تقرير التربة مطلوب؟ ومن ينفّذ القواعد — المقاول نفسه أم جهة مدنية أخرى؟ فإن كانت جهتين، يجب أن يعملا على مخطط واحد لمواضع براغي التثبيت ومناسيبها، لأن أي فرق بين موضع البرغي في القاعدة وموضع الثقب في قاعدة العمود يظهر يوم التركيب لا قبله. وتسلسل التنفيذ من القواعد إلى السقف مفصّل في خطوات تنفيذ الهناجر الحديد.

السلامة والحريق في التصميم

متطلبات السلامة والحريق في الهناجر تختلف كثيرًا بحسب النشاط والمخزون ومساحة المبنى، وتحدّدها الجهة المختصة. ولا يمكن تلخيصها في قائمة عامة. لكن التصميم يجب أن يترك لها مكانها منذ البداية: مخارج الطوارئ ومسافاتها، ومسارات الإخلاء، ومواقع معدات الإطفاء، ونوع مواد الغلاف إن كان النشاط يفرض سلوكًا معيّنًا لها أمام الحريق.

وفيما يخص الغلاف تحديدًا: عبارة «ألواح مقاومة للحريق» لا تعني شيئًا دون وثيقة اختبار تصف المنتج والنظام. والفرق بين سلوك المادة ومقاومة النظام، وما تطلبه من المورّد، مشروح في الساندوتش بانل المقاوم للحريق.

من يصمّم الهنجر: المكتب الهندسي أم المقاول؟

يُنفَّذ تصميم الهناجر عادةً بأحد طريقين: مكتب هندسي مستقل يصمّم ثم تُطرح المخططات على المقاولين للتسعير، أو مقاول يقدّم التصميم والتنفيذ معًا. ولكل طريق منطقه. فالتصميم المستقل يمنحك مخططًا واحدًا تقارن عليه العروض بعدالة، ويجعل المصمم في صفك عند مراجعة التنفيذ. أما التصميم مع التنفيذ فيختصر الوقت ويجعل جهة واحدة مسؤولة عن تكامل التصميم مع طريقة التصنيع والتركيب.

وأيًا كان الطريق، تبقى الشروط الأساسية نفسها: مخطط إنشائي معتمد من مهندس مختص، ومتطلبات مكتوبة يبنى عليها التصميم، وحق المالك في مراجعة المخطط وفهمه قبل اعتماده. وإذا اخترت التصميم مع التنفيذ، فاطلب أن تكون المخططات والحسابات جزءًا من تسليمات المشروع ومملوكة لك، لا وثائق داخلية لدى المقاول.

كيف تقرأ المخطط قبل اعتماده

لا يحتاج المالك أن يراجع الحسابات الإنشائية، لكنه الوحيد الذي يعرف كيف سيُستخدم الهنجر. ولذلك فإن مراجعته للمخطط قبل الاعتماد تركز على مطابقة المخطط لما يحتاجه، لا على صحة المقاطع:

1. الأبعاد: هل الطول والعرض مطابقان لما اتُّفق عليه؟
2. الارتفاع الحر: هل هو مكتوب صراحةً؟ وهل يستوعب أعلى رف ومعدة؟
3. مواقع الأعمدة: هل تتعارض مع الممرات أو الأبواب أو خط الإنتاج؟
4. الأبواب: مقاساتها ومواقعها واتجاه فتحها كما في جدول الفتحات.
5. الغلاف: نوع الألواح للسقف والجدار مكتوب في المخطط أو المواصفة.
6. الأحمال الخاصة: هل الميزانين أو الرافعة أو الألواح الشمسية مذكورة في ملاحظات التصميم؟
7. التصريف: اتجاه الميل ومواقع المزاريب والمواسير النازلة.
8. جهة الاعتماد: اسم المهندس أو المكتب المسؤول وتوقيعه.

وأي تعديل تريده يُطلب في هذه المرحلة — لأنه بعد إصدار أمر التصنيع يتحوّل من «ملاحظة على المخطط» إلى «أمر تغيير مسعَّر».

التخطيط الداخلي قبل المخطط الإنشائي

أفضل أداة يملكها المالك في مرحلة التصميم ليست برنامجًا هندسيًا، بل رسم بسيط للمساحة الداخلية كما ستُستخدم يوم التشغيل. ارسم مستطيل الهنجر، ثم ضع داخله ما سيحتويه بترتيبه الحقيقي: صفوف الرفوف، والممرات بعرض الرافعة الشوكية وهي تدور، ومنطقة الاستلام خلف أبواب التحميل، ومنطقة الشحن، وموقع المكتب أو غرفة التحكم، ودورات المياه، ولوحة الكهرباء. هذا الرسم وحده يجيب عن نصف أسئلة التصميم.

• يكشف الأعمدة المؤذية: ضع مواقع الأعمدة المقترحة فوق الرسم، وسترى فورًا إن كان أحدها يقع في ممر.
• يحدّد مواقع الأبواب: الأبواب تتبع تدفّق البضائع — استلام من جهة وشحن من جهة أخرى أو من الجهة نفسها.
• يحدّد الارتفاع الحر: أعلى رف في الرسم هو الرقم الذي يُكتب في المخطط.
• يكشف الحاجة إلى ميزانين: إن كانت مساحة المكاتب تستقطع من التخزين، فقد يكون الميزانين حلًا يُحسب من البداية.
• يحدّد الاختراقات: مواقع المكيّفات والتمديدات تظهر على الرسم قبل أن تُقصّ في الغلاف.

ولا يلزم أن يكون الرسم دقيقًا هندسيًا؛ يكفي أن تكون المسافات تقريبية ومعقولة. والقيمة الحقيقية أنه ينقل النقاش مع المقاول والمهندس من «هنجر بمساحة كذا» إلى «هنجر يعمل بهذه الطريقة» — وهذا ما يجعل التصميم يخدم التشغيل بدل أن يفرض عليه قيوده.

تصميم الهنجر لمناخ الرياض

المناخ ليس ظرفًا ثانويًا في تصميم الهناجر، بل مدخل أساسي لقرارات عدة. والرياض تجمع أربعة عوامل تستحق أن تُذكر صراحةً في متطلبات التصميم:

واتجاه المبنى من القرارات القليلة التي لا تكلّف شيئًا إن اتُّخذت مبكرًا: فتوجيه الواجهات الطويلة والأبواب الرئيسية بما يقلّل تعرّضها للشمس المباشرة والرياح السائدة يخفّف الحرارة ودخول الغبار دون أي تكلفة إضافية. واعتبارات العزل في مناخ الرياض مفصّلة في معامل عزل الساندوتش بانل.

التصميم وفق الميزانية

التصميم هو المرحلة التي تُحدَّد فيها أغلب تكلفة الهنجر، وليس التنفيذ. فبعد اعتماد المخطط، تصبح كمية الحديد ومساحة الغلاف وعدد الأبواب شبه ثابتة، ولا يبقى للتوفير إلا هامش صغير في التنفيذ. ولهذا فإن الوقت المناسب لمناقشة الميزانية هو قبل اعتماد المخطط لا بعده.

والطريقة العملية: اعرض على المقاول والمهندس ميزانيتك التقريبية مع متطلباتك، واطلب منهم تحديد القرارات التي تحرّك التكلفة أكثر — البحر، والارتفاع، ونوع الغلاف، وعدد الفتحات الكبيرة — ثم وازن كل قرار بأثره التشغيلي. فقد يكون تخفيض الارتفاع الحر غير ممكن لأن الرفوف مشتراة، بينما يمكن قبول عمود وسطي في منطقة التخزين دون أي خسارة. ومكوّنات التكلفة وطريقة بناء التقدير مشروحة في أسعار الهناجر الحديد بالمتر والعوامل المؤثرة.

ومن أول قرارات الميزانية تحديد نطاق التنفيذ نفسه: هنجر عظم أم تسليم مفتاح؛ فلكل منهما نطاق تقريبي مختلف لسعر المتر، والفرق بينهما مشروح في الفرق بين العظم وتسليم المفتاح. وعندما يكتمل المخطط، يبدأ التسعير الفعلي عبر خدمة تنفيذ الهناجر.

ما الذي يجب أن تستلمه من مرحلة التصميم

نهاية مرحلة التصميم ليست «موافقة شفهية على الشكل»، بل مجموعة وثائق يُبنى عليها التصنيع والتنفيذ والتسعير النهائي. وقبل أن تنتقل إلى التنفيذ، تأكد من استلام ما يلي أو معرفة من يعدّه ومتى:

1. مخطط الموقع: موقع الهنجر والارتدادات ومسارات الحركة.
2. المساقط والواجهات: الأبعاد والأبواب والفتحات والارتفاعات.
3. المخطط الإنشائي: الإطارات والمقاطع والتقوية والمدادات والوصلات.
4. مخطط القواعد: مواقع ومناسيب القواعد وبراغي التثبيت.
5. مواصفة المواد: الحديد والطلاء ونوع الألواح وسماكتها والملحقات.
6. جدول الفتحات: كل باب ونافذة واختراق بمقاسه وموقعه.
7. ملاحظات التصميم: الأحمال التي صُمّم عليها الهنجر، بما فيها الخاصة والمستقبلية.

وهذه الوثائق نفسها هي ما تحتاجه عند الترخيص، وعند مقارنة العروض على أساس واحد، وعند أي تعديل أو توسعة بعد سنوات. واحتفظ بنسخها المعتمدة مع ملف المشروع.

الميزانين والمكاتب داخل الهنجر

كثير من الهناجر تحتاج مساحة مكتبية أو غرف خدمات: مكتب إدارة المستودع، وغرفة استراحة للعاملين، ودورات مياه، وغرفة تحكم أو مخزن قطع صغيرة. والحل الذي يُطرح غالبًا هو الميزانين: طابق حديدي داخلي يستغل الارتفاع فوق جزء من المساحة. وهو حل ممتاز حين يُخطط له مبكرًا، ومكلف حين يُضاف كفكرة لاحقة.

والنقطة التي تُنسى: المساحة المكتبية تحتاج بيئة مختلفة عن مساحة التخزين — تكييفًا وإضاءة وعزلًا صوتيًا — ولهذا فإن فصلها بجدران معزولة يوفّر في تكلفة التشغيل، بدل تكييف الهنجر كاملًا من أجل مكتب صغير. وتحديد موقع الميزانين أو المكاتب على رسم التخطيط الداخلي يمنع تعارضه مع الأبواب ومسارات الرافعات الشوكية.

التصميم للصيانة: قرارات تسهّل العمر الطويل

الهنجر يُصمَّم مرة، لكنه يُصان سنوات. وبعض قرارات التصميم الصغيرة تجعل الصيانة سهلة ورخيصة، بينما تجعلها قرارات أخرى صعبة ومكلفة أو مهملة. وأبرز ما يستحق التفكير فيه أثناء التصميم:

• الوصول إلى السطح: سلم ثابت أو نقطة وصول آمنة لفحص السقف وتنظيف المزاريب، مع نقاط تثبيت لأحزمة الأمان.
• مسارات المشي على السقف: إن كان الفحص الدوري متوقعًا، فتحديد مسارات مخصصة يمنع تلف الألواح بالمشي العشوائي.
• المزاريب: سعة وموقع يسهل تنظيفهما، لأن المزراب المسدود بالغبار من أشهر أسباب تسريب الأسقف في الرياض.
• تجنب الزوايا التي يتجمع فيها الماء والغبار في تفاصيل الحليات والتقاءات الأسطح.
• أسفل الجدران: تفصيلة تحمي حافة الألواح من الماء المتجمع والاصطدام بالمعدات والرافعات الشوكية.
• حماية الأعمدة الداخلية: واقيات عند قواعد الأعمدة في مسارات الرافعات الشوكية.
• قطع احتياطية: عدد قليل من الألواح والحليات بنفس اللون والمواصفة لإصلاح أي تلف دون اختلاف ظاهر.

وهذه البنود لا تضيف كثيرًا إلى تكلفة التصميم والبناء، لكنها تحدد إن كانت الصيانة ستحدث فعلًا. فالسطح الذي يصعب الوصول إليه لا يُفحص، والمزراب الذي يصعب تنظيفه لا يُنظّف — حتى يظهر التسريب.

وقرار نطاق التنفيذ يُحسم قبل اعتماد المخطط: صفحة هنجر حديد عظم توضّح ما يدور حوله تسعير الهيكل، وصفحة هنجر تسليم مفتاح توضّح ما يعنيه توسيع النطاق حتى التسليم.

أخطاء تصميم شائعة

إدارة التعديلات بعد اعتماد المخطط

مهما كان التصميم دقيقًا، تظهر أحيانًا حاجة إلى تعديل بعد الاعتماد: نشاط جديد يتطلب بابًا إضافيًا، أو معدة غير متوقعة تحتاج ارتفاعًا أكبر، أو ملاحظة من الجهة المرخِّصة. والتعديل في حد ذاته ليس مشكلة، بل طريقة إدارته. فالتعديل الذي يُتفق عليه شفهيًا في الموقع هو بداية أغلب النزاعات وأخطاء التنفيذ.

والإجراء السليم لأي تعديل بسيط وواضح: يُكتب الطلب، ويراجعه المهندس الإنشائي إن مسّ الهيكل أو الأحمال، ويُحدَّد أثره على التكلفة والمدة، ثم يُعتمد كتابيًا قبل التنفيذ، ويُحدَّث المخطط بحيث تبقى النسخة المعتمدة مطابقة لما سيُنفَّذ. وبهذه الطريقة يبقى ملف المشروع في نهايته صورة صادقة للمبنى القائم، وهو ما ستحتاجه في أي صيانة أو توسعة لاحقة.

وأفضل وقاية من التعديلات المكلفة هي الوقت الذي يُمنح لمرحلة التصميم نفسها: مراجعة المخطط مع كل من سيستخدم المبنى — مدير المستودع، ومسؤول الصيانة، ومشغّل المعدات — قبل الاعتماد. فهؤلاء يرون تفاصيل تشغيلية لا تظهر في المكتب.

نموذج متطلبات التصميم

قبل أن تتواصل مع مقاول أو مكتب هندسي، اكتب متطلباتك في صفحة واحدة. هذه الصفحة تختصر أسابيع من الأخذ والرد، وتجعل كل العروض تُبنى على الأساس نفسه:

• الموقع: رابط الخريطة · أبعاد الأرض · أي اشتراطات معروفة.
• الاستخدام: جملة واحدة دقيقة · واحتمالات التغيير.
• الأبعاد: الطول والعرض المطلوبان.
• البحر: هل الأعمدة الوسطية مقبولة؟ وأين؟
• الارتفاع الحر: أعلى رف أو معدة أو مركبة.
• الفتحات: جدول الأبواب والمنصات والنوافذ والاختراقات.
• الغلاف: معزول أم لا · للسقف والجدران.
• الأحمال الخاصة: ميزانين · رافعة · ألواح شمسية · معدات على السقف.
• المستقبل: توسعة محتملة · تقسيم · تغيير استخدام.
• الحدود: هل القواعد والأرضية والكهرباء ضمن المطلوب؟

وإن أردت أن نساعدك في تحويل هذه الصفحة إلى تصميم وتنفيذ، فصفحة خدمة الهناجر الحديد والمستودعات تشرح طريقة عملنا، ويمكنك طلب معاينة وعرض سعر مباشرة. وقبل التعاقد، يفيدك دليل اختيار مقاول الهناجر بالرياض.

مراجع ومصادر

• كود البناء السعودي — المركز الوطني لكود البناء
• المديرية العامة للدفاع المدني
• منصة بلدي — رخص البناء
• American Institute of Steel Construction (AISC)
• Metal Building Manufacturers Association (MBMA)
• American Society of Civil Engineers (ASCE) — معايير الأحمال
